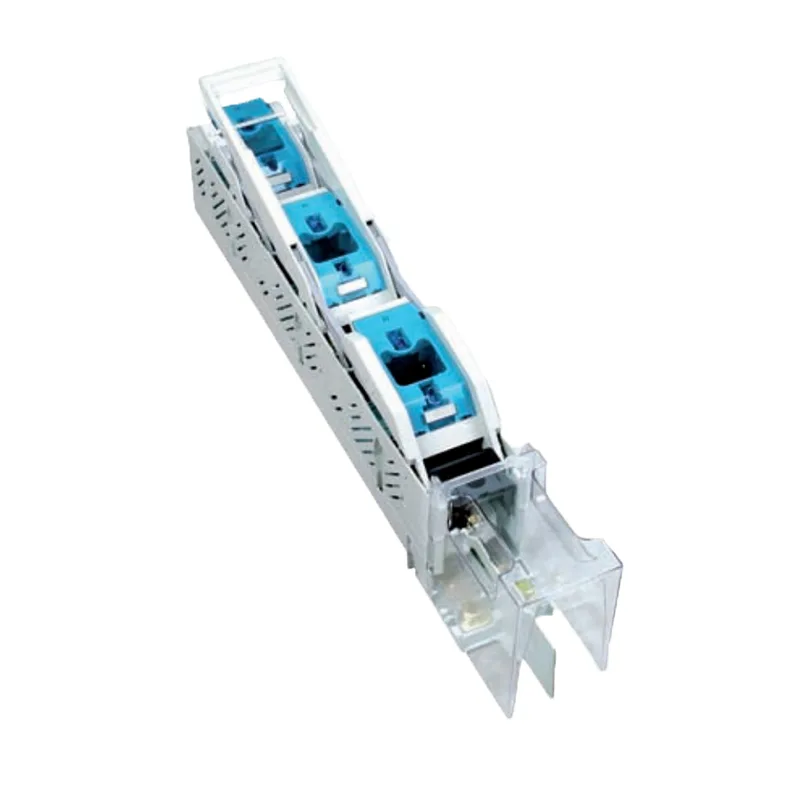

Desconector por interruptor de fusible en línea HG2B

Ámbito de aplicación

El interruptor-seccionador con fusible en línea HG2B es adecuado para voltaje nominal de CA de 660 V e inferior, CA de 160 A ~ 630 A, frecuencia nominal de CA de 50 Hz. Con operación de carga, la primera integración de transformador de corriente e interruptor de barra, con las ventajas de un ajuste conveniente de entrada-salida superior-inferior, corte separado trifásico, corte simultáneo trifásico y otros, ampliamente utilizado en juegos completos de productos y subestaciones de caja importadas.

En el sistema de distribución de empresas industriales, se utiliza principalmente en circuitos de distribución y circuitos de motores con altas corrientes de cortocircuito, que pueden usarse para encender y apagar manualmente el circuito con poca frecuencia y aislar la fuente de alimentación, y pueden proteger el circuito de CA contra cortocircuitos. El interruptor-seccionador con fusible en línea no es adecuado para arrancar y desconectar un solo interruptor de motor. Cumple con los estándares: GB14048.3, IEC60947-3.

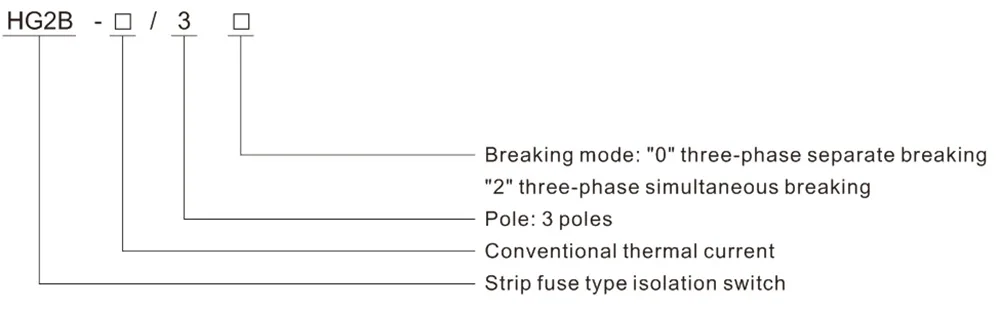

Modelo y significado

Condiciones normales de trabajo y condiciones de instalación.

1. La temperatura del aire ambiente no es superior a +40°C ni inferior a -5°C.

2. La elevación del lugar de instalación no supera los 2000 m.

3. Humedad: Cuando la temperatura máxima es de +40°C, la humedad relativa del aire no excede el 50%, y se puede permitir una humedad relativa más alta a temperaturas más bajas, por ejemplo, 90% a 20°C. Se deben tomar medidas especiales para la condensación ocasional causada por cambios de temperatura.

4. El nivel de contaminación del medio ambiente circundante es 3.

5. El interruptor-seccionador con fusible en línea debe instalarse en un lugar donde no haya sacudidas, golpes ni vibraciones importantes y donde no haya lluvia ni nieve. Al mismo tiempo, no deberá haber ningún medio peligroso para la explosión en el sitio de instalación, y no deberá haber gases ni polvo en el medio que puedan corroer el metal y destruir el aislamiento.

Características del producto

■ Primera integración de transformador de corriente y interruptor fusible

■ Con filo de cuchillo y dispositivo de extinción de arco, es seguro operar

■ Se pueden agregar cuchillas aisladas, series NT/NH y núcleo fundido semiconductor común (fusión rápida)

■ Se pueden agregar un monitor de fusibles y un interruptor de señal

■ Utilizado como interruptor principal, capacidad de corte instantáneo de hasta 50-100 kA

■ Interruptor de aislamiento tipo fusible de tira DNH5 con tecnología de proceso única

■ El interruptor-seccionador con fusible en línea tiene una apariencia hermosa, novedoso y conciso, y cumple con el estándar IEC60947-3.GB14048.3.

Estructura y características

El Interruptor-Seccionador Fusible en Línea consta de una base, un pedestal, una cubierta, una manija, una cubierta protectora y otros. El cartucho fusible de la serie NT se monta en la cubierta y se utiliza como cuchilla de contacto móvil; El mango gira a lo largo del punto de apoyo de la base en forma de abanico, y la tapa se rompe y se cierra junto con el fusible. Hay una gran distancia espacial y un punto de ruptura claro para cumplir con los requisitos del interruptor de aislamiento. El pedestal y la base se pueden desmontar fácilmente, de modo que el pedestal se instale en la barra colectora de forma segura y confiable. La base está equipada con una rejilla de extinción de arco para garantizar el poder de corte del interruptor.

Principales parámetros técnicos.

La relación entre el interruptor y el eslabón fusible.

Nota: El fusible NT3-200, 250A no es estándar; comuníquese con nuestra empresa para realizar pedidos o personalizarlos.

Dimensiones de contorno e instalación

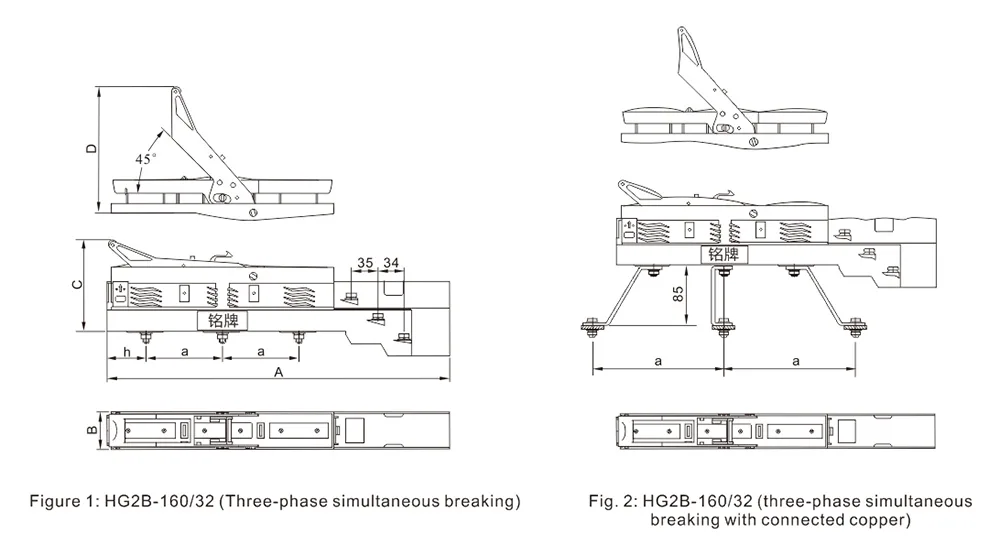

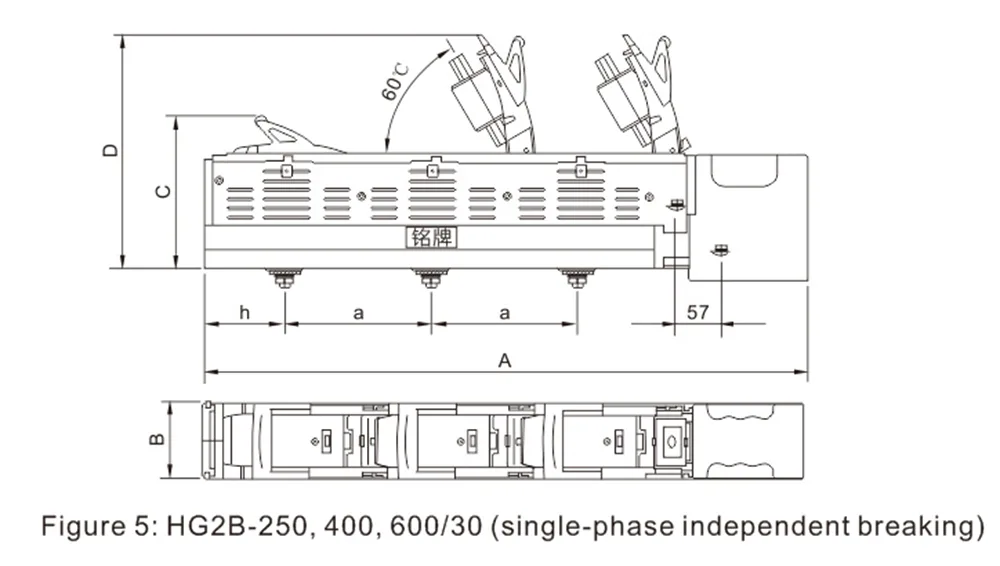

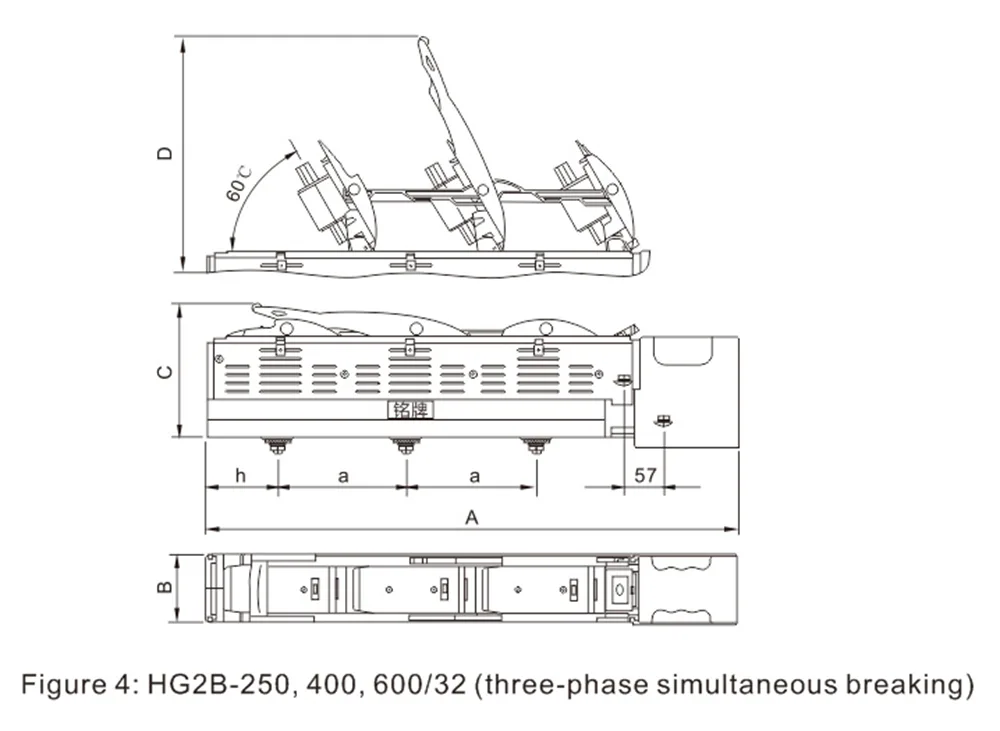

Dimensiones generales y de instalación del interruptor-seccionador con fusible en línea HG2B-160~630A.
