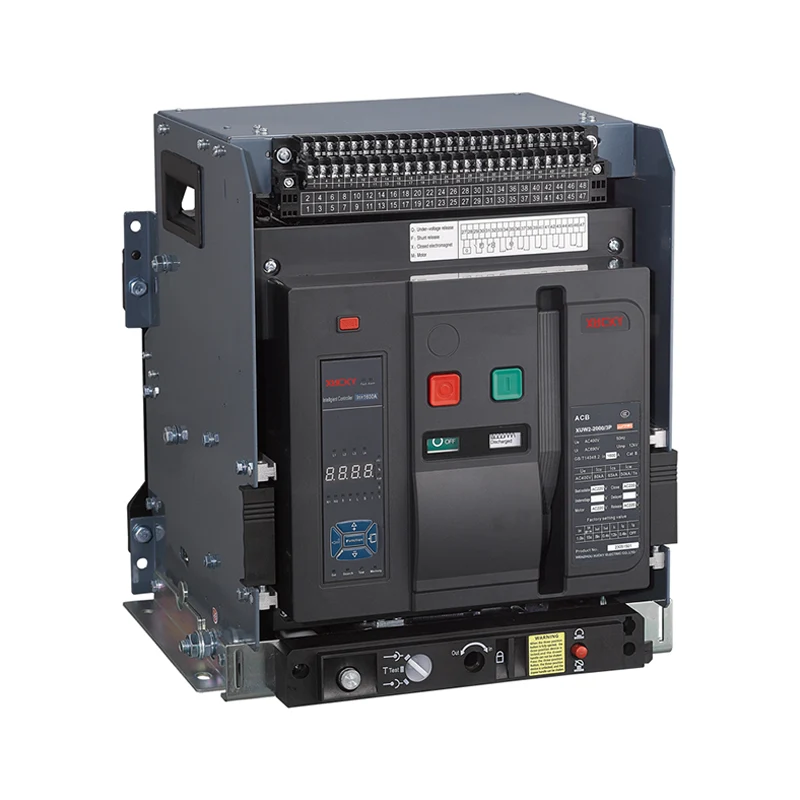

XUCKY EléctricoDisyuntor de aire XUW1se hace cada vez más referencia en la planificación moderna de seguridad eléctrica, donde la prevención de incendios eléctricos se ha convertido en una preocupación crítica en entornos industriales y comerciales densos. En instalaciones como plantas de fabricación, centros de distribución y edificios de gran altura, las fallas eléctricas pueden escalar rápidamente, lo que hace que el aislamiento rápido y la estabilidad del sistema sean esenciales para reducir el riesgo y el tiempo de inactividad.
En lugar de centrarse únicamente en la estructura del equipo, es más significativo comprender cómo se comportan los sistemas de protección cuando ocurren anomalías eléctricas reales. El disyuntor de aire está diseñado en torno a esta realidad operativa, combinando lógica de detección de fallas, capacidad de interrupción rápida y configuraciones de protección en capas que responden de manera diferente según el tipo y la gravedad de la perturbación eléctrica.
Los incendios eléctricos rara vez comienzan a partir de un único fallo dramático. Suelen desarrollarse a partir de un estrés gradual en los circuitos o de anomalías inadvertidas que se acumulan con el tiempo.
En la mayoría de los sistemas de distribución de energía de mediana y gran escala, las siguientes condiciones son las que contribuyen más frecuentemente:
- Sobrecarga causada por el uso simultáneo excesivo del equipo.
- Cortocircuito por rotura de aislamiento o fallo de cableado
- Fallos de puesta a tierra que crean rutas de corriente no deseadas.
- Condiciones de subtensión que afectan la estabilidad del control.
- Conexiones flojas que generan calor localizado
Cada una de estas condiciones puede producir acumulación de calor y, cuando se retrasa la respuesta de protección, el riesgo de ignición del aislamiento aumenta significativamente.
En este contexto, la desconexión rápida y selectiva se convierte en un requisito clave más que en una función opcional.
El disyuntor de aire XUW1 está estructurado en torno a un sistema de detección e interrupción multicapa. En lugar de reaccionar de una manera única y fija, ajusta el comportamiento de protección según el tipo, la magnitud y la duración de la corriente.
El sistema de protección generalmente incluye:
- Protección de retardo prolongado para sobrecargas sostenidas
- Protección de retardo corto para fallas intermedias
- Respuesta instantánea para cortocircuitos severos
- Detección de falla a tierra para riesgos relacionados con fugas.
Estas etapas trabajan juntas para garantizar que las fluctuaciones menores no provoquen paradas innecesarias, mientras que las fallas graves se aíslan de inmediato.
Las redes de distribución modernas suelen requerir comunicación entre dispositivos. El interruptor admite configuraciones ajustables y funciones de monitoreo que permiten a los operadores definir umbrales de protección según las características de la carga. Esta adaptabilidad ayuda a mantener la continuidad en entornos críticos como hospitales, centros de datos y líneas de producción.
En esta etapa, el papel del disyuntor de aire se vuelve más evidente, especialmente en sistemas donde se requiere una coordinación selectiva entre múltiples disyuntores para aislar solo la sección afectada.
Para comprender cómo la protección se traduce en seguridad en el mundo real, es útil descomponer el comportamiento de respuesta en resultados prácticos.
| Tipo de falla eléctrica | Método de detección | Respuesta del interruptor | Resultado de seguridad |
| Sobrecarga | La corriente excede el umbral nominal con el tiempo | viaje con mucho retraso | Evita el sobrecalentamiento de los cables. |
| Cortocircuito | Pico repentino de corriente alta | viaje instantáneo | Detiene el riesgo de ignición de arco y fuego. |
| Falla a tierra | Detección de corriente de fuga | Desconexión controlada | Reduce el riesgo de descargas eléctricas e incendios. |
| Subtensión | Monitoreo de caída de voltaje | Liberación activada | Protege la estabilidad del equipo. |
Esta estructura de respuesta en capas garantiza que los diferentes tipos de fallas se manejen con el tiempo adecuado en lugar de un apagado único para todos.
En la infraestructura moderna, la distribución eléctrica no se limita a una sola habitación o sistema. En cambio, abarca varios pisos, sistemas de automatización integrados y equipos en funcionamiento continuo.
En edificios altos, la energía se distribuye verticalmente a través de contrahuellas. Una falla en una sección puede afectar potencialmente a varios pisos si no se aísla rápidamente. Un dispositivo como el disyuntor de aire ayuda a localizar fallas, reduciendo el riesgo de cortes generalizados o fallas en cascada.
En entornos de producción, los apagados repentinos pueden ser tan perjudiciales como los propios fallos eléctricos. Por tanto, se espera que los sistemas de protección sean rápidos y selectivos. Este equilibrio es esencial para mantener la continuidad operativa sin dejar de priorizar la seguridad.
La capacidad de ajustar las curvas de protección permite a los ingenieros hacer coincidir el comportamiento del interruptor con perfiles de carga reales en lugar de depender de suposiciones fijas.
Los equipos de protección eléctrica deben funcionar de manera consistente tanto en condiciones normales como extremas. Por este motivo, la validación del diseño suele seguir estándares reconocidos internacionalmente, como IEC 60947-2 y GB 14048.2.
El proceso de prueba generalmente incluye:
- Pruebas de resistencia térmica bajo carga sostenida
- Verificación del rendimiento de interrupción por cortocircuito.
- Ensayos cíclicos de durabilidad mecánica.
- Comprobaciones de adaptación ambiental ante variaciones de temperatura y humedad.
- Evaluación de aislamiento y rigidez dieléctrica.
Estas pruebas garantizan que el rendimiento se mantenga estable incluso cuando las condiciones ambientales cambian, como alta humedad o instalaciones a gran altitud.
El Disyuntor de aire XUW1está diseñado teniendo estos requisitos en mente, particularmente para redes de distribución que operan sistemas de hasta 660 V–690 V con rangos de corriente altos.
Los sistemas eléctricos no se instalan en condiciones controladas de laboratorio. Deben operar en entornos que varían ampliamente en temperatura, exposición al polvo y niveles de humedad.
Los parámetros operativos típicos incluyen:
- Rango de temperatura ambiente de -5°C a +40°C
- Altitud hasta 2000 metros.
- Humedad relativa hasta el 90% en condiciones sin condensación
- Nivel de protección adecuado para entornos industriales.
- Flexibilidad de instalación en configuraciones fijas o tipo cajón
Estos parámetros garantizan que el comportamiento de protección siga siendo consistente independientemente de las diferencias de ubicación, ya sea en infraestructura urbana o zonas industriales remotas.
Además, las interfaces listas para la comunicación permiten la integración en sistemas de monitoreo automatizados, lo que respalda estrategias de control centralizado para redes eléctricas modernas.
Para comprender mejor el comportamiento práctico, considere un escenario simplificado en un gabinete de distribución:
- La carga del motor aumenta gradualmente más allá de la corriente nominal.
- El interruptor detecta una condición de sobrecarga sostenida
- La protección de retardo prolongado comienza el ciclo de temporización
- Si la carga persiste, se ejecuta el disparo controlado.
- Los circuitos cercanos no se ven afectados debido a la coordinación selectiva.
En otro escenario que involucra un cortocircuito:
- Se detecta un aumento repentino de corriente
- La protección instantánea se activa en milisegundos
- La formación de arco se interrumpe antes de que se desarrolle calor sostenido.
- La energía está aislada solo a la rama afectada
Estos patrones de respuesta demuestran cómo la lógica de protección en capas reduce la probabilidad de una escalada de incendios eléctricos.
A medida que la infraestructura eléctrica se vuelve más automatizada, los dispositivos de protección ya no son componentes independientes. Ahora interactúan con sistemas de monitoreo, plataformas de control remoto y herramientas de mantenimiento predictivo.
El disyuntor de aire respalda esta transición al ofrecer capacidad de comunicación y parámetros de protección configurables. Esto permite a los diseñadores de sistemas alinear el comportamiento de la protección eléctrica con datos operativos en tiempo real en lugar de supuestos de diseño estáticos.
La prevención de incendios eléctricos en redes eléctricas complejas depende en gran medida de la rapidez y precisión con la que se identifican y aíslan las fallas. A través de una lógica de protección en capas, una configuración adaptable y el cumplimiento de pruebas estandarizadas, elDisyuntor de aire XUW1desempeña un papel estructurado en el mantenimiento de la seguridad de la distribución en entornos exigentes. Dentro del enfoque de ingeniería más amplio de XUCKY Electric, representa una respuesta práctica a las condiciones de riesgo eléctrico modernas tanto en aplicaciones industriales como de gran altura.
