XUCKY (Wenzhou XUCKY Electric) ofrece fusibles y portafusibles de alta calidad con certificación IEC 60269, CE, RoHS. Cuerpo cerámico, rendimiento confiable, precio competitivo. Ideal para distribución industrial, paneles de control, energía solar fotovoltaica. Exportación a Arabia Saudita, Emiratos Árabes Unidos, Egipto, Medio Oriente.
El eslabón fusible y el portafusibles XUCKY son componentes esenciales de protección de bajo voltaje diseñados para sistemas eléctricos industriales, comerciales y residenciales. Fabricados por Wenzhou XUCKY Electric Co., Ltd., nuestros productos de fusibles cumplen con los estándares internacionales IEC 60269 y presentan una alta capacidad de ruptura, un rendimiento estable y una larga vida útil. Como proveedor profesional de fusibles de China, XUCKY ofrece soluciones de fusibles confiables para clientes de todo el mundo, especialmente para el mercado de Medio Oriente, incluidos Arabia Saudita, Emiratos Árabes Unidos y Egipto.

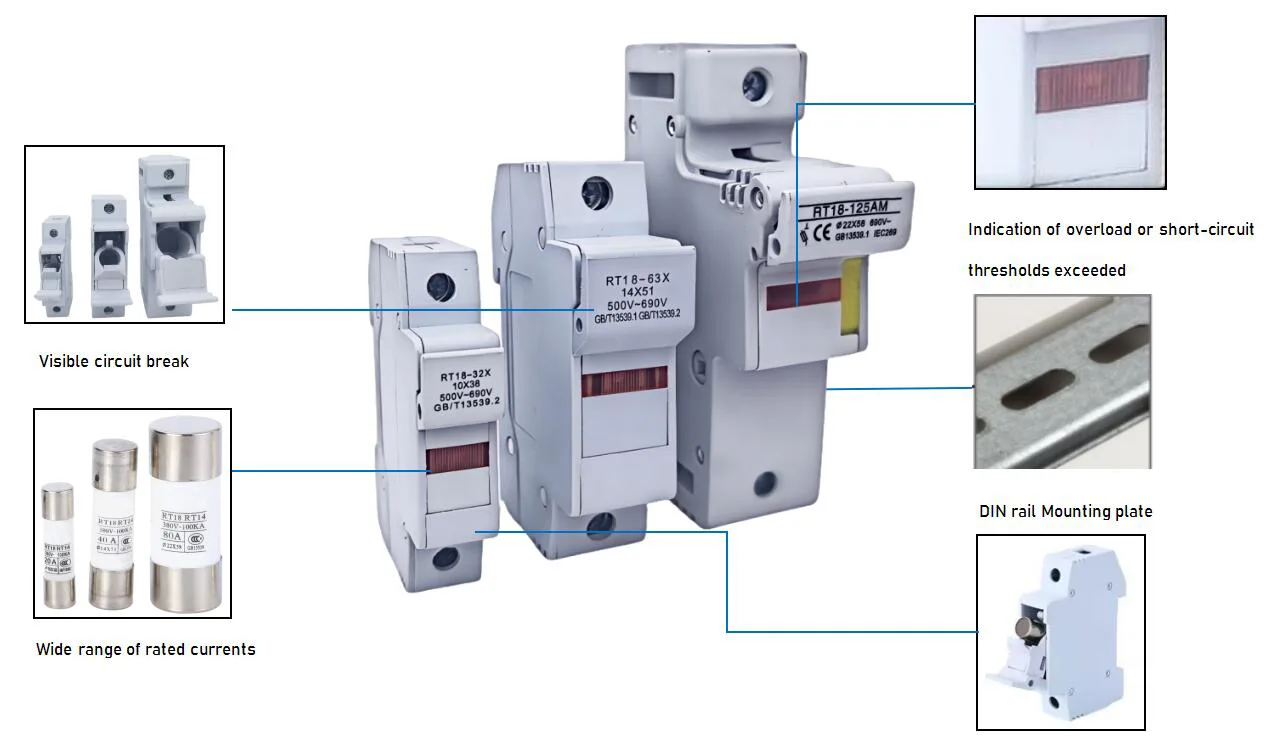

El portafusibles está diseñado para la instalación de fusibles y la protección de circuitos contra cortocircuitos y sobrecargas. El fusible es parte del portafusibles con un fusible y se reemplaza después del disparo. Si las corrientes de sobrecarga o cortocircuito exceden los umbrales, el fusible se funde y el LED en el portafusibles se enciende.
Los fusibles se utilizan para proteger líneas de cables, electrodomésticos y equipos industriales. Se admiten conexiones de cables de cobre y aluminio.
Los eslabones fusibles y el portafusibles están diseñados para proteger las líneas de cable contra sobrecargas y cortocircuitos.
actual:
electrodomésticos;
Equipos industriales.
• Paneles de control industriales y tableros de distribución.
• Sistemas de distribución de energía en fábricas y edificios.
• Sistemas solares fotovoltaicos (protección CC y CA)
• Centros de control de motores (MCC)
• Climatización y equipos eléctricos
• Proyectos de energía renovable en Medio Oriente
• Instalaciones eléctricas comerciales y residenciales.
Protección de rango completo
Cumple con los estándares IEC para aceptación global
Construcción cilíndrica estandarizada
Rendimiento de baja disipación de energía para un menor aumento de temperatura
Fácil instalación
Certificado IEC 60269-1/-2, compatible con CE y RoHS
Cuerpo cerámico de alta calidad con excelente aislamiento y resistencia al calor.
Tapas finales de latón niquelado para una baja resistencia de contacto
Alta capacidad de corte hasta 120kA (tipo HRC)
Disponible en características gG (propósito general) y aM (protección del motor)
Portafusibles montable en carril DIN con diseño seguro para los dedos
Indicador de fusible fundido opcional para un fácil mantenimiento
Amplia gama de clasificaciones: 0,5 A ~ 630 A, 500 V/690 V CA
Precio rentable, directo desde la fábrica XUCKY en Wenzhou, China
|
Parámetros |
Tamaño |
||
|
Portafusibles |
10×38 |
14×51 |
22×58 |
|
Corriente nominal a 690 V CA In, A |
0,5; 1; 2; 4; 6; 8; 10 |
2; 4; 6; 8; 10; 16; 20; 25 |
2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50 |
|
Peso, gramos |
50 |
83 |
170 |
|
Resistencia mecánica, ciclos O-C |
2000 |
2000 |
1600 |
|
Grado de protección: IEC 60529 |
IP20 |
IP20 |
IP20 |
|
Temperatura de funcionamiento, °C |
de -10 a +55 |
de -10 a +55 |
de -10 a +55 |
|
Sección transversal de cables conectados, mm² |
Del 1 al 25 |
Del 1 al 25 |
máx. 50 |
|
Par de apriete, N·m |
2,5 |
2,5 |
2,5 |
|
Cartuchos fusibles cilíndricos |
|||
|
Corriente nominal In, A |
0,5; 1; 2; 4; 6; 8; 10; 16; 20; 25; 32 |
2; 4; 6; 10; 16; 20; 25; 32; 40; 50; 63 |
2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125 |
|
tipo LFC |
gG |
gG |
gG |
|
Peso, gramos |
7,7 |
20,5 |
58 |
|
Poder de corte nominal Ics, kA |
50 |
50 |
50 |
|
Grado de protección: IEC 60529 |
IP20 |
IP20 |
IP20 |
|
Temperatura de funcionamiento, °C |
de -10 a +55 |
de -10 a +55 |
de -10 a +55 |
El LED se enciende cuando se dispara el seccionador.
Dimensiones totales y de instalación (mm)
Cartuchos fusibles cilíndricos
|
Tamaño |
a |
b |
c |
|
10x38 |
38 |
10 |
10,3 |
|
14x51 |
51 |
12 |
14 |
|
22x58 |
58 |
16 |
22 |
|
Nombre |
Tensión nominal, V |
Frecuencia nominal, Hz |
Corriente máxima, A |
Máx. disipación de potencia, W |
|
Portafusibles 10×38 |
500 |
50/60 |
8 |
3 |
|
Portafusibles 14×51 |
500 |
50/60 |
20 |
5 |
|
Portafusibles 22×58 |
500 |
50/60 |
40 |
9.5 |
|
Nombre |
Corriente nominal de funcionamiento In, A |
Tensión nominal, V |
Frecuencia nominal, Hz |
10×38 |
14×51 |
22×58 |
|
Cartucho fusible cilíndrico 0,5A |
0.5 |
500 |
50/60 |
10×38-0,5 |
- |
- |
|
Cartucho fusible cilíndrico 1A |
1 |
500 |
50/60 |
10×38-1 |
- |
- |
|
Cartucho fusible cilíndrico 2A |
2 |
500 |
50/60 |
10×38-2 |
14×51-2 |
22×58-2 |
|
Cartucho fusible cilíndrico 4A |
4 |
500 |
50/60 |
10×38-4 |
14×51-4 |
22×58-4 |
|
Cartucho fusible cilíndrico 6A |
6 |
500 |
50/60 |
10×38-6 |
14×51-6 |
22×58-6 |
|
Cartucho fusible cilíndrico 8A |
8 |
500 |
50/60 |
10×38-8 |
- |
22×58-8 |
|
Cartucho fusible cilíndrico 10A |
10 |
500 |
50/60 |
10×38-10 |
14×51-10 |
22×58-10 |
|
Cartucho fusible cilíndrico 16A |
16 |
500 |
50/60 |
10×38-16 |
14×51-16 |
22×58-16 |
|
Cartucho fusible cilíndrico 20A |
20 |
500 |
50/60 |
10×38-20 |
14×51-20 |
22×58-20 |
|
Cartucho fusible cilíndrico 25A |
25 |
500 |
50/60 |
10×38-25 |
14×51-25 |
22×58-25 |
|
Cartucho fusible cilíndrico 32A |
32 |
500 |
50/60 |
10×38-32 |
14×51-32 |
22×58-32 |
|
Cartucho fusible cilíndrico 40A |
40 |
500 |
50/60 |
- |
14×51-40 |
22×58-40 |
|
Cartucho fusible cilíndrico 50A |
50 |
500 |
50/60 |
- |
14×51-50 |
22×58-50 |
|
Cartucho fusible cilíndrico 63A |
63 |
500 |
50/60 |
- |
14×51-63 |
22×58-63 |
|
Cartucho fusible cilíndrico 80A |
80 |
500 |
50/60 |
- |
- |
22×58-80 |
|
Cartucho fusible cilíndrico 100A |
100 |
500 |
50/60 |
- |
- |
22×58-100 |
|
Cartucho fusible cilíndrico 125A |
125 |
500 |
50/60 |
- |
- |
22×58-125 |
|

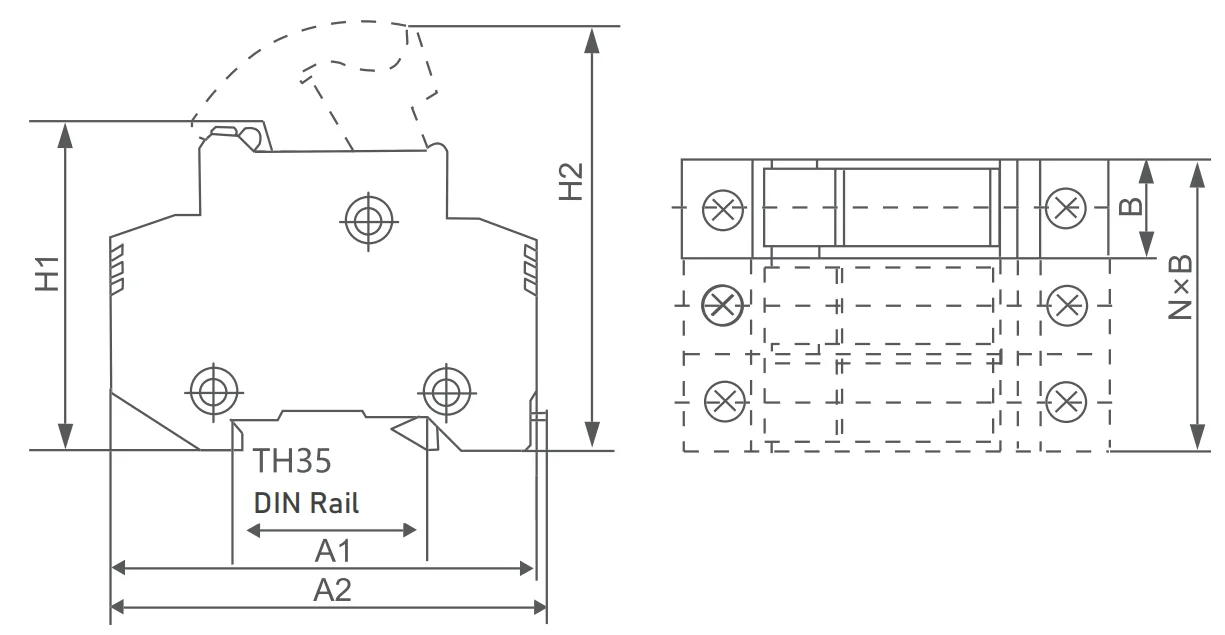

Modelo |
Dimensión del contorno (mm) |
||||
|
|
A1 |
A2 |
B |
H1 |
H2 |
|

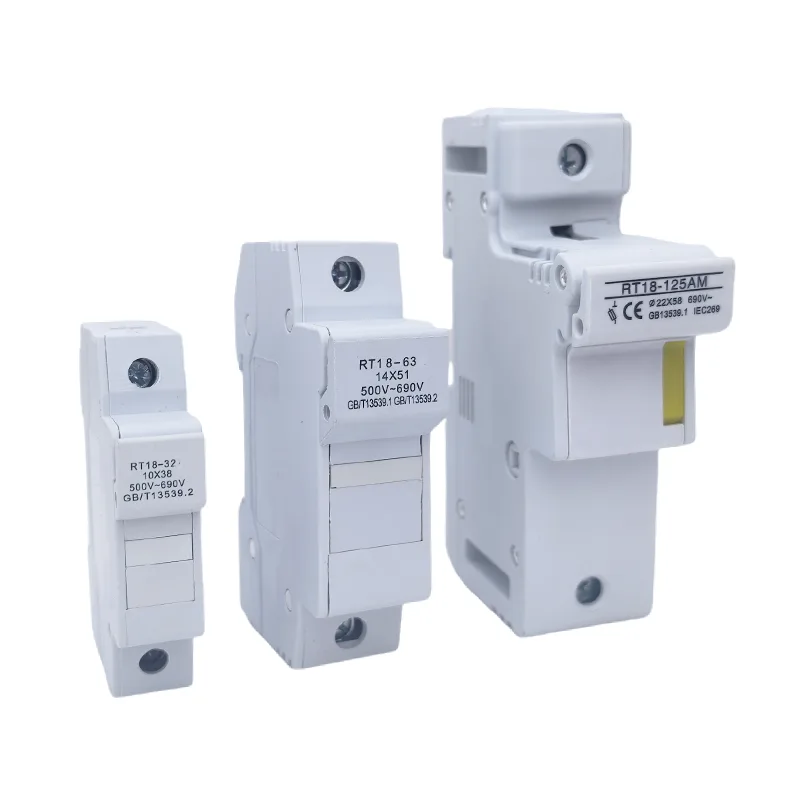

RT18-32 |
77 |
78 |
17 |
61 |
80 |
|
RT18-63 |
96 |
97 |
26 |
67 |
94 |
|
RT18-125 |
127 |
129 |
35 |
76 |
104 |
P1: ¿Qué es un eslabón fusible?
R: Un cartucho fusible es el elemento protector reemplazable de un fusible, que contiene un elemento de fusión calibrado que interrumpe el circuito en condiciones de sobrecarga o cortocircuito. Es el "corazón" del sistema de fusibles.
P2: ¿Cuál es la diferencia entre un cartucho fusible y un portafusibles?
R: El eslabón fusible es la pieza de fusión reemplazable; El portafusibles (base del fusible) es la pieza de montaje estacionaria que sostiene el eslabón fusible y proporciona las conexiones eléctricas. Necesita ambos para una instalación completa de fusibles.
P3: ¿Qué estándar cumplen los cartuchos fusibles XUCKY?
R: Nuestros cartuchos fusibles cumplen con los estándares internacionales IEC 60269-1 e IEC 60269-2, con certificación CE y RoHS.
P4: ¿Se pueden utilizar los productos de fusibles XUCKY en Arabia Saudita y Medio Oriente?
R: Sí. El eslabón fusible y el portafusibles XUCKY están diseñados para sistemas de CA de 500 V/690 V, compatibles con los estándares de red de Oriente Medio. Tenemos una rica experiencia exportadora en Arabia Saudita, Emiratos Árabes Unidos, Egipto y otros países del Golfo.
P5: ¿Cuál es el MOQ para el fusible XUCKY?
R: La cantidad mínima de pedido es de 100 unidades para los tipos estándar. Los pedidos personalizados son bienvenidos. Contáctenos para obtener una lista de precios detallada.
Fabricante: Wenzhou XUCKY Electric Co., Ltd. (XUCKY)
Ubicación: Wenzhou, Zhejiang, China: la base de fabricación eléctrica
Experiencia: Más de 10 años en componentes eléctricos de baja tensión.
Certificación: IEC, CE, RoHS, ISO9001
Mercado de exportación: Arabia Saudita, Emiratos Árabes Unidos, Egipto, Irak, Irán, Sudeste Asiático, África
Control de calidad: 100% inspección antes del envío
Servicio: OEM/ODM disponible, entrega rápida, soporte en línea 24 horas al día, 7 días a la semana
