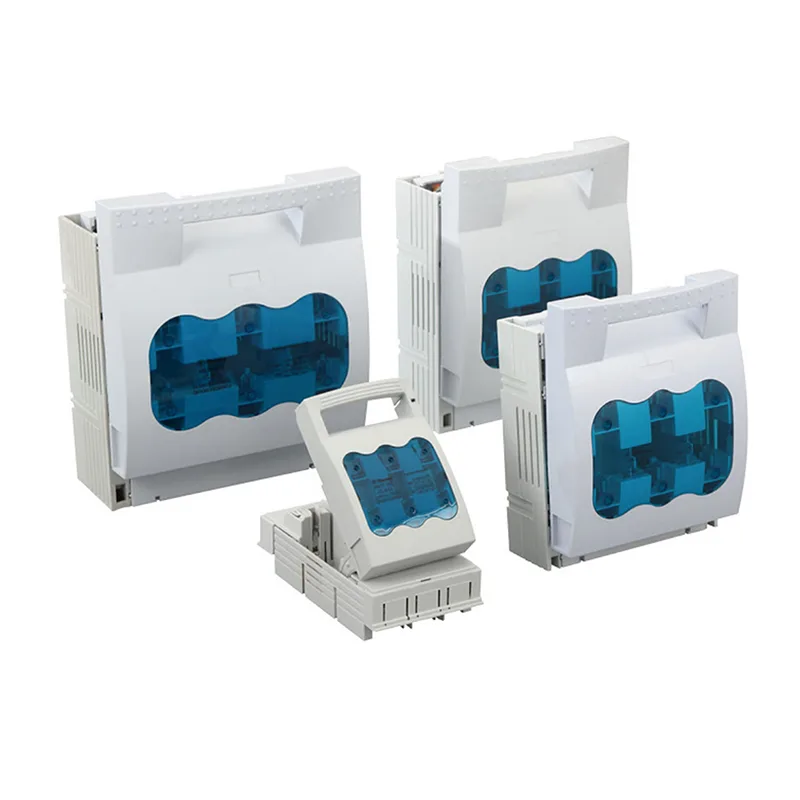

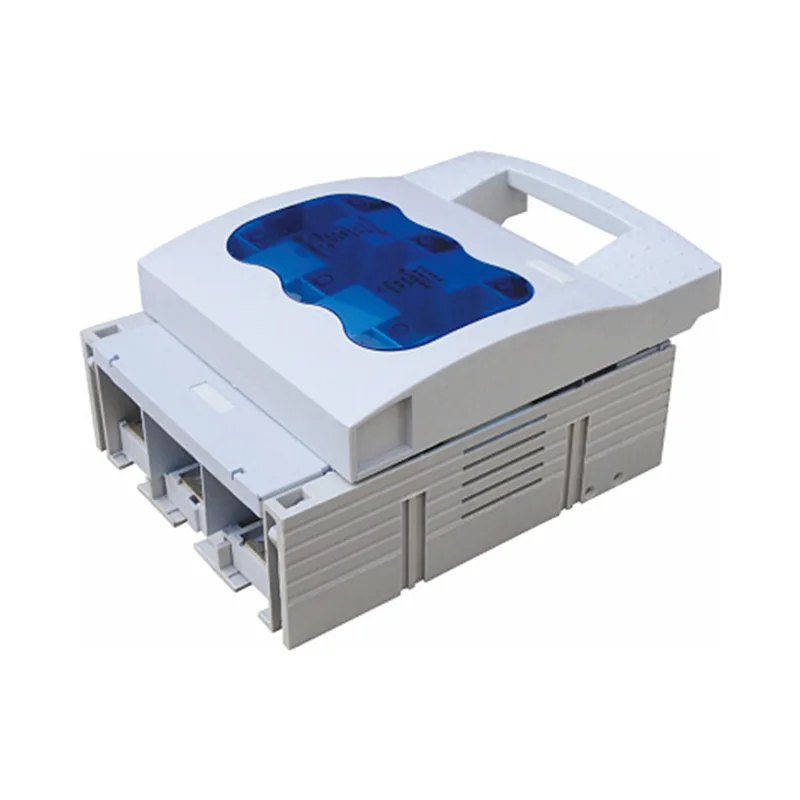

Desconector del interruptor del fusible HR17B

El interruptor-seccionador de fusibles XUCKY HR17B se puede operar con carga. Es aplicable a corriente nominal de 40A~630A. Hay 2 grupos, 3 grupos y 4 grupos. Puede montarse en la barra colectora e instalarse en la placa fija. También proporciona la estructura de entrada y salida de los extremos superior e inferior, la introducción del filo de la cuchilla y el dispositivo de extinción de arco; y el orificio de detección cerrado está en la cubierta del interruptor, el interruptor de señal y el interruptor de detección están integrados. Puede equiparse con un monitor de fusibles y utilizarse como interruptor de cuchilla.

Enviar Consulta

Descripción del Producto

Ámbito de aplicación

El interruptor-seccionador de fusibles HR17B de alta calidad XUCKY se puede operar con carga. Es aplicable a corriente nominal de 40A~630A. Hay 2 grupos, 3 grupos y 4 grupos. Puede montarse en la barra colectora e instalarse en la placa fija. El interruptor-seccionador con fusible HR17B también proporciona la estructura de entrada y salida de los extremos superior e inferior, la introducción con filo de cuchillo y el dispositivo de extinción de arco; y el orificio de detección cerrado está en la cubierta del interruptor, el interruptor de señal y el interruptor de detección están integrados. Puede equiparse con un monitor de fusibles y utilizarse como interruptor de cuchilla.

El interruptor-seccionador con fusible es hermoso, novedoso y conciso, y cumple con IEC60947-3 y GB14048.3.

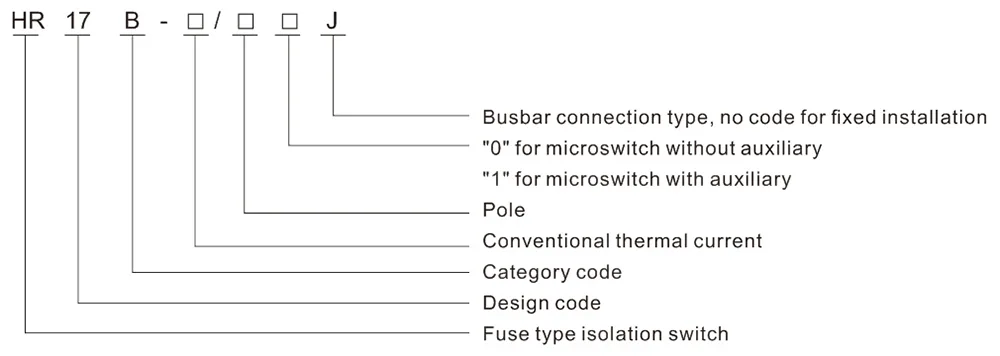

Modelo y significado

Principales parámetros técnicos

Modelo de seccionador de interruptor de fusible		HR17B-40	HR17B-63	HR17B-160	HR17B-250	HR17B-400	HR17B-630
Tensión nominal de aislamiento Ui		690V	690V	800V	800V	800V	800V
Tensión asignada de empleo Ue		CA400, 660V
Corriente nominal de funcionamiento, es decir	400 VCA-23B	40A	63A	160A	250A	400A	630A
Corriente nominal de funcionamiento, es decir	660 VCA-22B	32A	50A	100A	200A	315A	425A
Capacidad nominal de cierre de corta duración Icm		10Es decir
Corriente nominal de cortocircuito limitada Inc		50 kA
Enlace fusible		RT14-40	RT14-63	NT00-160	NT1-250	NT2-400	NT3-630

Dimensiones de contorno e instalación

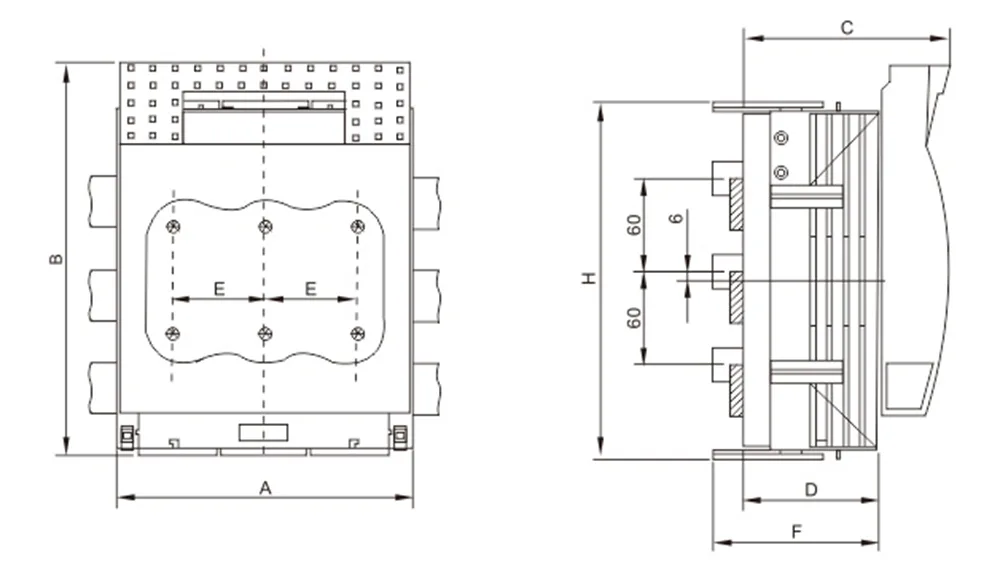

Dimensiones generales y de instalación del modelo colgante HR17B-160~630A

Modelo	A	B	C	D	E	F	H
HR17B-160/30J	106	200	97	60	33	87	200
HR17B-250/30J	185	247	128	88	57	110	220
HR17B-400/30J	210	290	145	97	65	125	268
HR17B-630/30J	256	300	160	112	81	139	285

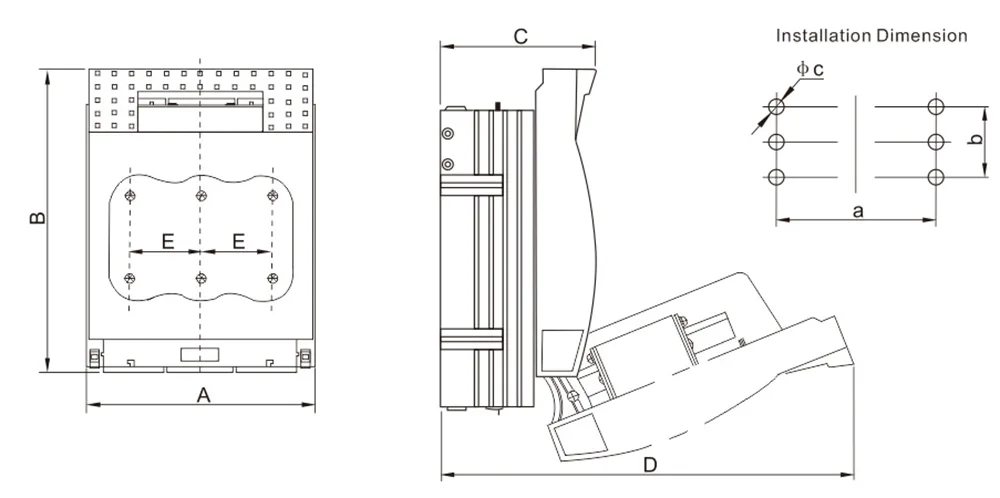

Dimensiones generales y de instalación del HR17B-40~630A fijo

Modelo		Dimensión del contorno (mm)					Dimensión de instalación (mm)
Modelo		A	B	C	D	E	a	b	Φc
HR17B-40	2P	55	116	76	150	21	25	/	F6
HR17B-40	3P	76	116	76	150	21	42	/	F6
HR17B-63	2P	74	116	76	150	31	35	/	F6
HR17B-63	3P	105	116	76	150	31	62	/	F6
HR17B-160	2P	75	200	83	205	33	43	25	Φ7
	3P	106	200	83	205	33	66	25	Φ7
	4P	138	200	83	205	33	100	25	Φ7
HR17B-250	2P	128	247	110	295	57	72	50	F11
	3P	185	247	110	295	57	114	50	F11
	4P	242	247	110	295	57	172	50	F11
HR17B-400	2P	145	290	125	340	65	80	50	F11
	3P	210	290	125	340	65	130	50	F11
	4P	276	290	125	340	65	195	50	F11
HR17B-630	2P	175	300	145	360	81	90	50	F11
	3P	256	300	145	360	81	162	50	F11
	4P	340	300	145	360	81	243	50	F11
