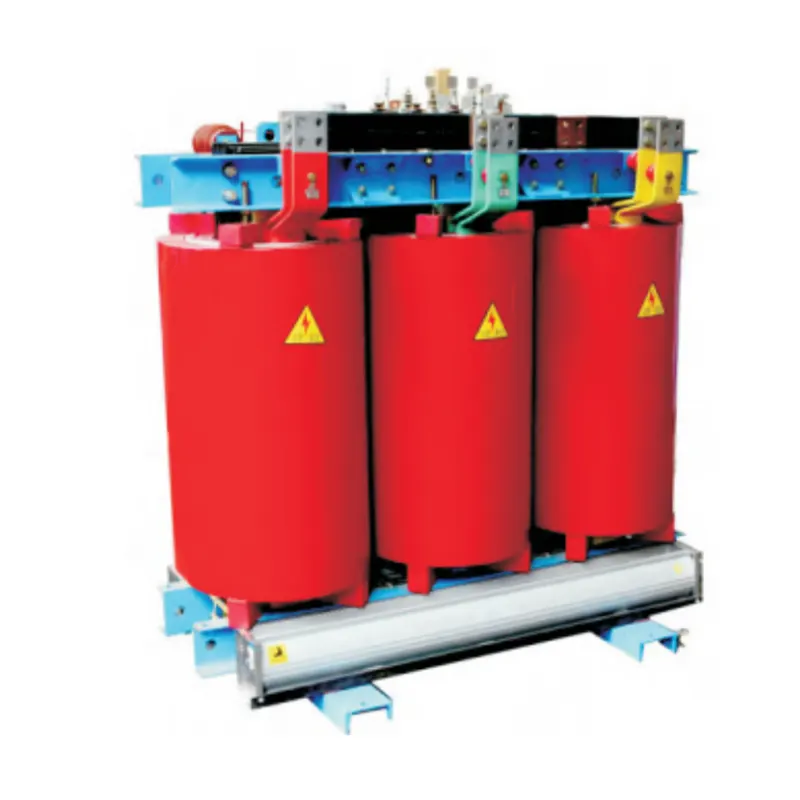

Transformadores de potencia de tipo seco SCB10

Como fabricante y proveedor profesional de transformadores en China, XUCKY desea ofrecerle transformadores de potencia de tipo seco SCB10 de alta calidad. En comparación con los transformadores sumergidos en aceite, este tipo de producto tiene características en términos de seguridad, comportamiento contra incendios y requisitos de mantenimiento, pero generalmente tiene un costo inicial más alto y un volumen de equipo relativamente grande a la misma potencia nominal.

Componentes principales y construcción

Núcleo magnético: hecho de lámina de acero al silicio laminada en frío de alta calidad, el espesor de una sola lámina suele estar entre 0,23 mm y 0,3 mm, lo que puede reducir eficazmente la pérdida por corrientes parásitas y la pérdida por histéresis. El núcleo se ensambla con juntas escalonadas y se sujeta con materiales no magnéticos para garantizar la estabilidad estructural y el bajo ruido de funcionamiento.

Devanados: Los devanados están fabricados con conductores de cobre o aluminio tratados con materiales aislantes como fibra de vidrio, Nomex o epoxi. El diseño de su estructura incluye devanados en capas, de lámina y concéntricos, entre los cuales el devanado de lámina tiene mejor tolerancia a cortocircuitos y rendimiento de disipación de calor.

Sistemas de aislamiento: Clasificados según los límites de aumento de temperatura en IEC 60076-11, incluidas categorías comunes como Clase B (130 °C), Clase F (155 °C), Clase H (180 °C) y Clase C. El proceso de fundición de resina epoxi se usa ampliamente en la fabricación de transformadores de media tensión, que pueden proporcionar buenas propiedades mecánicas y resistencia a la corrosión química.

Sistema de refrigeración: La refrigeración por aire natural (AN) se utiliza como estándar para transformadores de baja potencia. Para transformadores de mayor potencia, se puede utilizar un sistema de refrigeración por aire forzado (AF), que, junto con el funcionamiento del ventilador, puede aumentar la capacidad de salida aproximadamente entre un 30% y un 50%. Algunos diseños de transformadores también integran radiadores o sistemas de conductos de ventilación para optimizar el flujo de aire alrededor de los devanados y el núcleo.

Accesorios: Ofrecemos una amplia gama de opciones de gabinetes, desde construcción de marco abierto para ambientes interiores limpios hasta gabinetes cerrados con protección IP23 o IP54 para ambientes polvorientos o exteriores. Estos gabinetes aseguran una ventilación adecuada al mismo tiempo que bloquean eficazmente la entrada de materias extrañas y evitan el contacto accidental con partes vivas.

Principio de funcionamiento

Los transformadores de potencia de tipo seco funcionan según el principio de inducción electromagnética. Cuando la corriente alterna pasa a través del devanado primario, se genera un flujo magnético alterno en el núcleo de hierro, que pasa a través del devanado secundario, induciendo así fuerza electromotriz en el devanado secundario. Al ajustar la relación de vueltas de los devanados primario y secundario, se puede aumentar o disminuir el voltaje y se puede completar la transmisión y conversión de energía eléctrica. Todo el proceso de transferencia de energía se realiza en un ambiente seco compuesto por medios aislantes sólidos, sin refrigeración líquida ni medios aislantes.

Ventajas clave

Seguridad: sin aceite aislante líquido inflamable, elimina fundamentalmente el riesgo de incendio y peligros ambientales, cumple con los estrictos estándares de seguridad de edificios de gran altura, hospitales, centros de datos y otros lugares.

Bajo mantenimiento: No hay necesidad de monitoreo y tratamiento del aceite aislante, no hay necesidad de mantenimiento regular como pruebas de calidad del aceite (como análisis de gases disueltos), no hay peligro oculto de fuga de aceite y tiene un bajo costo integral durante todo el ciclo de vida.

Respetuoso con el medio ambiente: No hay riesgo de fugas de aceite que contaminen el suelo o el agua, de acuerdo con LEED, BREEAM y otros estándares de evaluación de edificios ecológicos.

Instalación flexible: Los transformadores de distribución de tipo seco SCB 10 son adecuados para instalación en interiores y espacios confinados, y pueden adaptarse a un amplio rango de temperatura (-30 ℃ a +50 ℃) bajo la clase de aislamiento correspondiente. Funcionamiento con bajo nivel de ruido: al optimizar el diseño de la estructura de bobinado y sujeción del núcleo, el ruido de funcionamiento suele ser de 45 a 65 dB (distancia de 1 metro), adecuado para edificios de oficinas, áreas residenciales y otros entornos sensibles al ruido.

Aplicaciones

Edificios comerciales: Sistemas de distribución para centros comerciales, hoteles, aeropuertos y otros lugares, teniendo en cuenta la seguridad y la utilización del espacio.

Campo industrial: Plantas de fabricación, refinerías, minas, etc. para conversión de energía local y suministro de energía para motores.

Energía renovable: Nuestro transformador de tipo seco con aislamiento de resina se puede utilizar en estaciones de energía solar y parques eólicos para lograr aumentos y caídas de voltaje para adaptarse al acceso a la red o al consumo local.

Centro de datos: Proporciona energía estable para equipos de TI con alta eficiencia y baja distorsión armónica.

Infraestructura urbana: Metro, hospitales, edificios de gran altura y otros lugares con estrictos requisitos de seguridad contra incendios, reemplazan a los transformadores sumergidos en aceite.

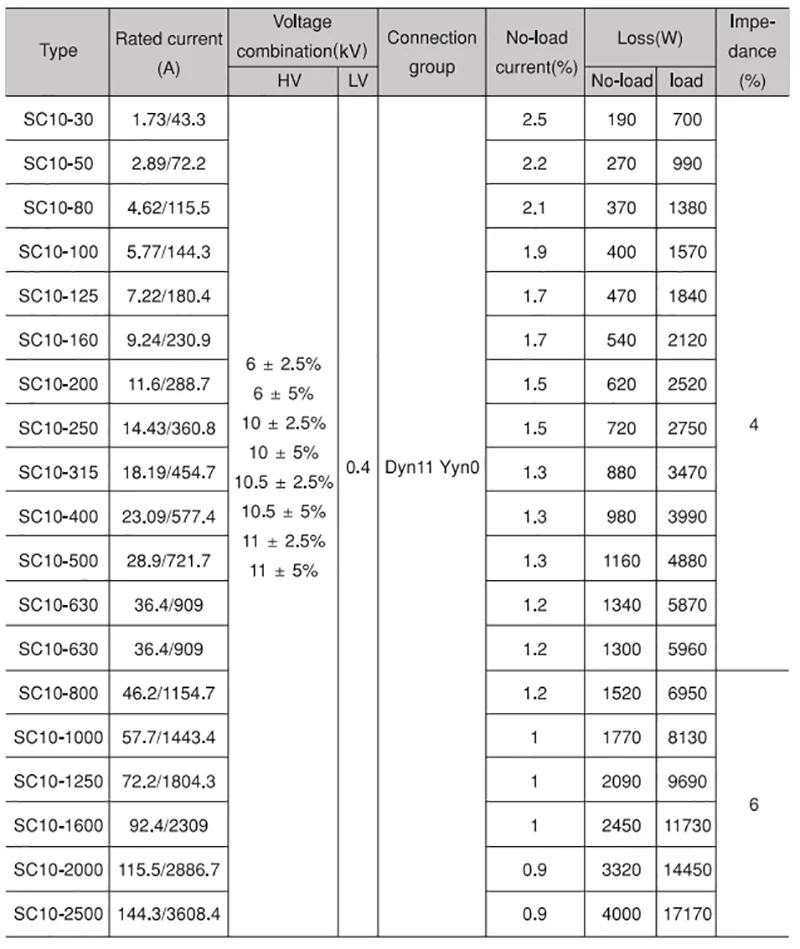

Especificaciones técnicas

Mantenimiento y Monitoreo

Inspección periódica: Incluye inspección visual del estado del aislamiento, estanqueidad de los puntos de conexión y acumulación de polvo; La prueba de aumento de temperatura se realizará bajo carga cada año.

Monitoreo de temperatura: Monitoreo continuo de los puntos calientes del devanado y del núcleo mediante sensores PT100 incorporados o cámaras infrarrojas para garantizar que las temperaturas no excedan los límites de la clase de aislamiento.

Detección de descargas parciales: Medición de descargas parciales en línea o fuera de línea de transformadores de media y alta tensión (>10kV) para evaluar el estado del sistema de aislamiento.

Limpieza y mantenimiento: utilizar aire comprimido o aspiradora para limpiar los canales y superficies de disipación de calor y mantener una ventilación suave; evitando el uso de agua o disolventes químicos para limpiar directamente las piezas aislantes. Gestión de vida: Vida útil prevista de 25 a 30 años en condiciones normales de mantenimiento; Se recomienda realizar pruebas de resistencia de aislamiento cada 3 a 5 años para evaluar la rigidez dieléctrica.

Tendencias emergentes

Materiales respetuosos con el medio ambiente: se utilizan resina epoxi de base biológica y materiales centrales reciclables para reducir el impacto del ciclo de vida del producto en el medio ambiente.

Monitoreo inteligente: los sensores de IoT integrados permiten la recopilación y el análisis en tiempo real de datos de temperatura, humedad, descargas parciales y vibraciones, y respaldan el mantenimiento predictivo basado en plataformas en la nube.

Diseño eficiente: al optimizar la estructura del circuito magnético y los materiales del devanado (como el núcleo de aleación amorfa), se logra una mayor eficiencia energética, en línea con el diseño ecológico de la UE y los estándares de eficiencia energética Tier 2 del Departamento de Energía de EE. UU.

Estructura compacta: Aplicación de refrigeración líquida indirecta y otras tecnologías avanzadas de disipación de calor, garantizando al mismo tiempo la densidad de potencia y reduciendo el tamaño del equipo, para adaptarse a las limitaciones del espacio urbano.

Diseño modular: Estructura modular de bobinado y núcleo, fácil de transportar, instalación y posterior transformación de expansión.

Estándares y cumplimiento

Normas internacionales: IEC 60076-11 (norma general para transformadores de tipo seco), IEEE C57.12.01 (transformadores de distribución de tipo seco)

Código de seguridad: IEC 61140 (Protección contra descargas eléctricas), NFPA 70 (NEC) Artículo 450 para instalaciones en Norteamérica

Requisitos medioambientales: cumplimiento de RoHS y normativa de registro de productos químicos REACH.

Los transformadores de potencia de tipo seco continúan ganando adopción a medida que las industrias priorizan la seguridad, la sostenibilidad y la confiabilidad. Sus avances técnicos, junto con estrictos requisitos regulatorios, los posicionan como una piedra angular de la infraestructura eléctrica moderna, particularmente en entornos urbanos y ambientalmente sensibles.
