Las diferencias y los escenarios de aplicación de los interruptores de fuga de tipo AC, A, F y B

Con la popularización de los electrodomésticos y lámparas LED de frecuencia variable, el tipo de CA tradicionalmente ampliamente utilizadodisyuntor de corriente residualha fallado de alguna manera en mantenerse al día con el desarrollo de requisitos de protección. Entonces, ¿deberían ser reemplazados los interruptores de corriente residuales de CA de CA instalados existentes? ¿Cómo seleccionar el tipo de interruptores de circuitos de corriente residuales recién instalados?

1. ¿Qué es un interruptor de circuito de corriente residual (RCCB)?

Se utiliza para detectar la diferencia en la corriente entre la línea de fase y la línea neutral (corriente residual). Cuando la corriente de fuga excede el umbral establecido, corta rápidamente la fuente de alimentación. Seguridad personal: la sensibilidad típica es de 30 mA, que puede tropezar cuando una persona recibe una descarga eléctrica. Protección contra incendios: las sensibilidades de 100 mA o 300 mA pueden suprimir los incendios causados ​​por pequeñas fugas de corriente. Tiempo de funcionamiento (citado de GB/T 16916.1): cuando la corriente residual = iΔn, el tiempo de funcionamiento ≤ 300 ms; Cuando la corriente residual = 5iΔn, el tiempo de funcionamiento ≤ 40 ms.

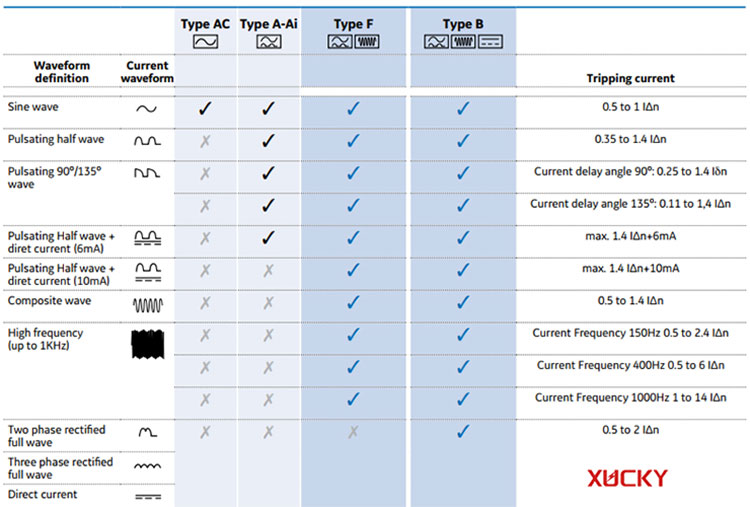

2. ¿Cuáles son las diferencias fundamentales entre los interruptores de circuito de fuga de tipo AC, A, F y B?

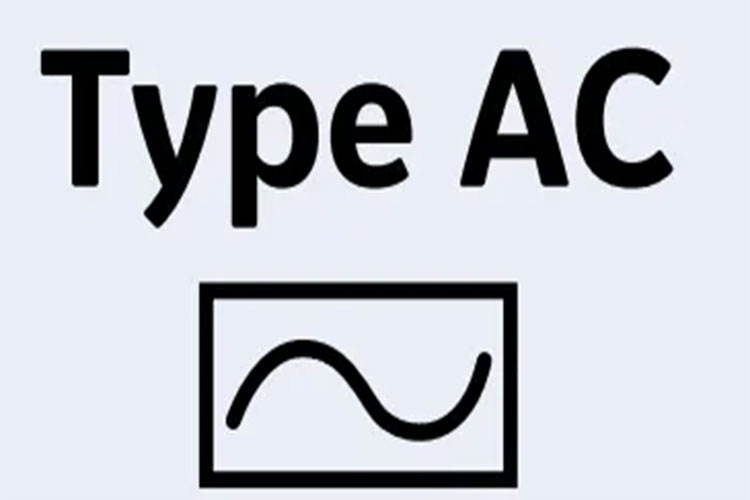

Tipo de CA: Carga lineal, adecuada para cargas puras resistivas/inductivas (lámparas incandescentes, calentadores de agua eléctricos, etc.), solo se desencadena para la acción de fuga de AC sinusoidal puro a 50/60 Hz. Cualquier forma de onda que contenga componentes de CC o componentes de alta frecuencia no se activará.

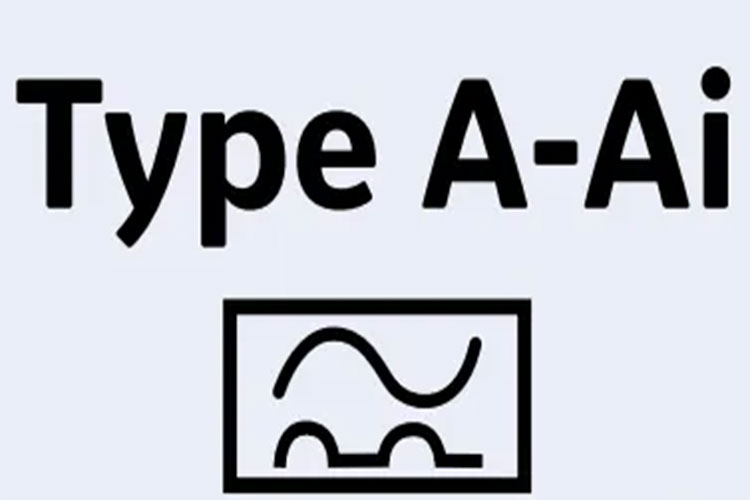

Tipo A: La carga del rectificador, basada en el tipo de CA, también puede reconocer las formas de onda de DC "sine AC + Pulsing DC" (corriente de diente de sierra después de la rectificación de media onda o de onda completa). Todavía no puede detectar la CC de nivel de DC o kilohertz suave, comúnmente encontrado en electrodomésticos con puentes rectificadores.

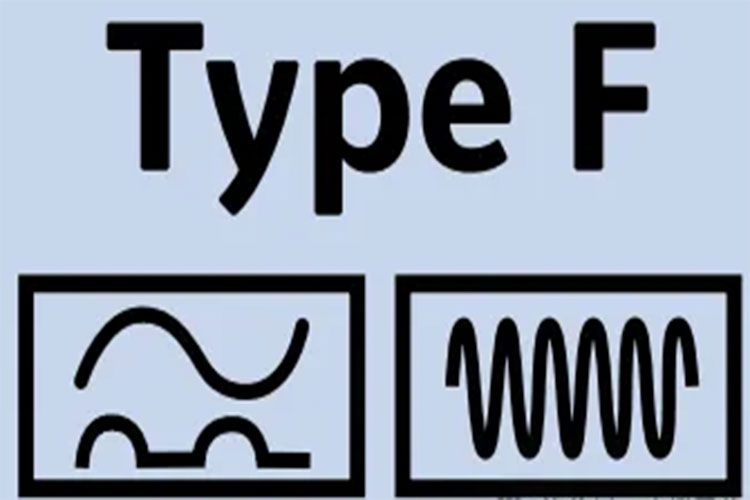

Tipo F: Carga de frecuencia variable monofásica, cubre todas las capacidades del tipo A y se extiende a DC pulsante de frecuencia media-alta (segmentos de espectro de inversores de frecuencia variable monofásica y circuitos PFC) que varían de 10 Hz a 1 kHz. Sin embargo, no es responsable de DC suave. Está diseñado específicamente para electrodomésticos de frecuencia variable monofásica.

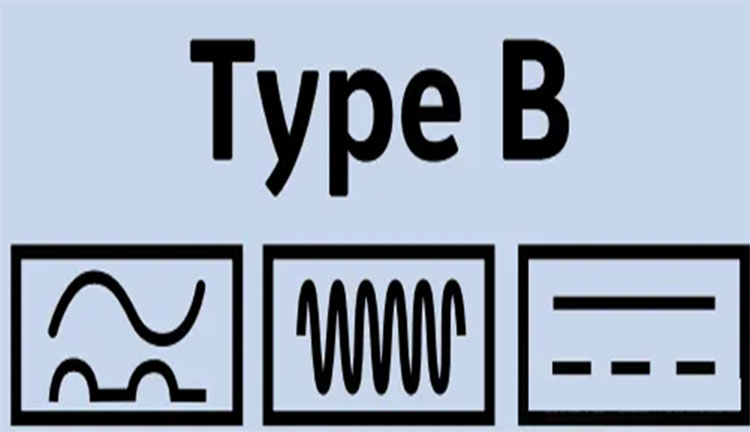

Tipo B: carga de frecuencia variable trifásica, se extiende más allá del tipo F: por un lado, puede activar hasta 1 kHz de fuga de CC sinusoidal o pulsante, y por otro lado, también puede detectar 0 Hz de CC liso.

3. ¿Para qué escenarios es adecuado el disyuntor de fugas de tipo CA?

• Lámparas incandescentes, lámparas halógenas, lámparas tradicionales de ahorro de energía;
• Calentadores de agua eléctricos, hornos de tipo resistencia, mantas eléctricas y otras cargas puramente resistivas;
• Motores de una sola velocidad o electrodomésticos sin control electrónico de velocidad.

4. ¿Para qué escenarios es el interruptor de protección de fuga tipo A adecuado?

• Lavadoras electrónicas de ajuste de velocidad/frecuencia variable, refrigeradores de frecuencia variable;
• Hornos de microondas, ollas de arroz eléctricas, fuentes de alimentación de computadora y televisión;
• LECH LAMPS DEL CONDUCTOR LED y CIRCUITOS DE COMBA CON RECTIFICACIÓN.

5. ¿Para qué escenarios es adecuado el interruptor de circuito de fuga de tipo F?

Carga de frecuencia variable monofásica comercial/compacta

• Unidad de aire exterior de aire acondicionado de frecuencia variable, compresor de bomba de calor monofásica
• Lavadora de frecuencia variable, secadora, lavavajillas
• Bomba de agua de frecuencia variable monofásica (piscina, bomba de circulación de calefacción de piso)
• Aspiradora de control de velocidad electrónica, herramientas eléctricas y otros productos

con la fuente de alimentación de conmutación PFC

• Conducción LED de alta potencia, adaptador de energía, equipo de impresión de oficina
• Pequeños UPS, suministro de energía de control industrial, etc.

6. ¿Para qué escenarios es adecuado el interruptor de circuito de fuga de tipo B?

• Air acondicionadores divididos / Convertidores de frecuencia de aire acondicionado centrales;
• Inversores fotovoltaicos, inversores de almacenamiento de energía;
• Cargadores de vehículos DC y CA, UPS, máquinas CNC.

7. ¿Qué parámetros clave se deben considerar al hacer una selección?

• Corriente nominal (in): seleccione de acuerdo con la corriente de carga simultánea máxima multiplicada por un margen de 1.2 a 1.3 (25 A/40 A/63 A/100 A, etc.).
• Corriente de operación residual nominal (IΔN): Protección personal: 30 mA (10 mA para áreas especiales);
• Protección contra incendios: 100 mA o 300 mA (para la protección de fuga total principal).
• Número de polo: una fase única selecciona 1p+n, trif. Selecciona 3p+n o 4p.

8. ¿Cómo elegir entre 30 mA, 100 mA y 500 mA?

• Circuitos de terminal (dormitorio, sala de estar, sala de niños): 30 Ma, para protección personal de descargas eléctricas.
• Terminales de área húmeda (cocina, baño): 30 Ma, en entornos de alta humedad, la protección personal es más necesaria y no debe relajarse a una corriente más alta.
• Box de distribución principal Protección de fuga total: 100 mA - 300 mA, protección contra incendios + coordinación selectiva con el nivel inferior. Se recomienda elegir un tipo de retraso (tipo s)
• Circuitos de alta potencia/industrial: prioridad 300 mA. Después del cálculo o la medición, si la corriente de fuga es relativamente grande, se pueden seleccionar 500 mA o más para reducir el disparo falso causado por la fuga en largas colas.

9. ¿Cuáles son las precauciones para la instalación y el mantenimiento?

• Instalación:

Instale el interruptor de protección de fugas en el lado entrante principal de la caja de distribución, lo más cerca posible del medidor de electricidad.

El cable de fase y el cable neutro deben enrutarse a través del transformador de secuencia cero juntos. El cable neutro no debe mezclarse con otros circuitos o PE.

• Ambiente:

Manténgase alejado de las altas temperaturas, la alta humedad y los gases corrosivos. Verifique regularmente la limpieza. Especialmente para la caja de distribución en la cocina, se debe seleccionar una caja eléctrica tipo puerta sellada.

• Auto-check:

Presione la tecla "T" una vez al mes;

La frecuencia se puede aumentar durante las estaciones lluviosas y húmedas.

10. ¿Cuáles son las diferencias entre RCCB y RCBO?

• RCCB: Solo proporciona protección contra fugas, mientras que se requiere un MCB para la protección contra sobrecarga/sobretensión.
• Rcbo: Combina protección contra fugas, protección contra sobrecarga y protección contra cortocircuito en una unidad, ahorrando espacio pero con un precio ligeramente más alto.

11. ¿Necesito reemplazar el interruptor de fuga de tipo AC de hogar?

• La actualización debe basarse en la carga real: peligro de seguridad: el tipo de CA no se activará para una fuga de CC pulsante/más suave;
• Riesgo de viaje falso: el sesgo de CC puede evitar que el tipo de CA restablezca o cause un viaje falso;
• Plan de actualización: rectificación ordinaria, electrodomésticos → reemplazar con un tipo; Aquellos que contienen DC suavizado o dispositivos de alta frecuencia → se usan directamente con el tipo B; La protección de fuga principal de nivel superior aún puede retener el tipo de CA (o un tipo) para garantizar la "clasificación selectiva".
• Las nuevas pilas de carga estándar nacional se han equipado con un monitoreo de DC 6MA desde 2025, y no se requiere una instalación adicional.
