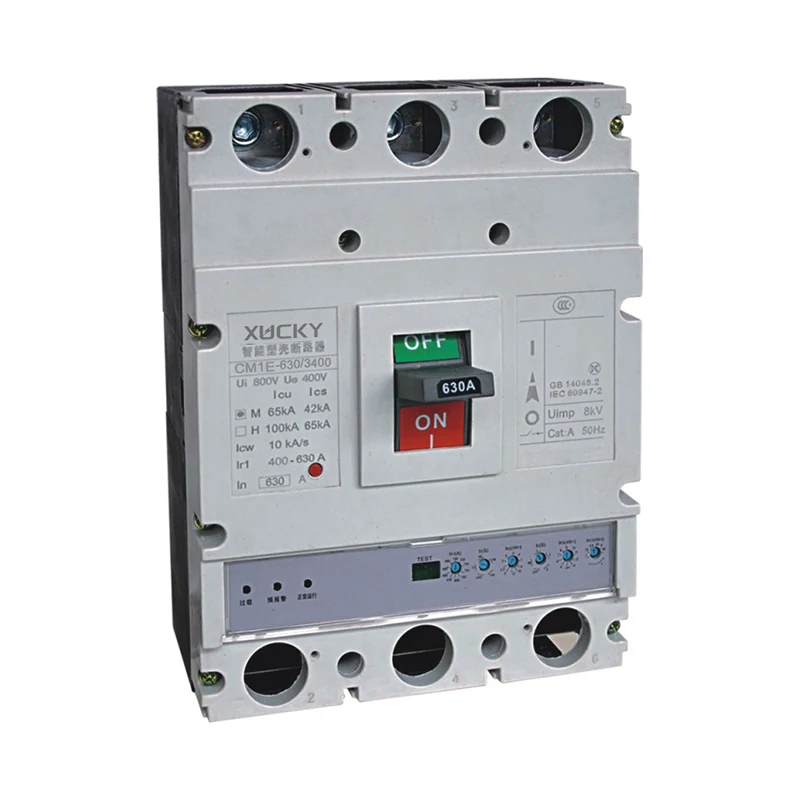

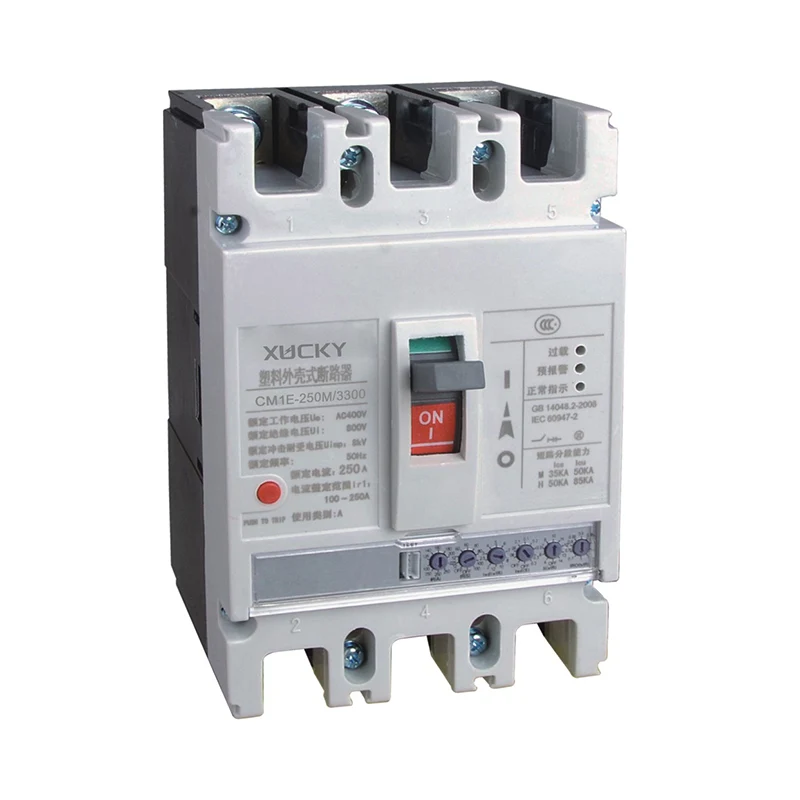

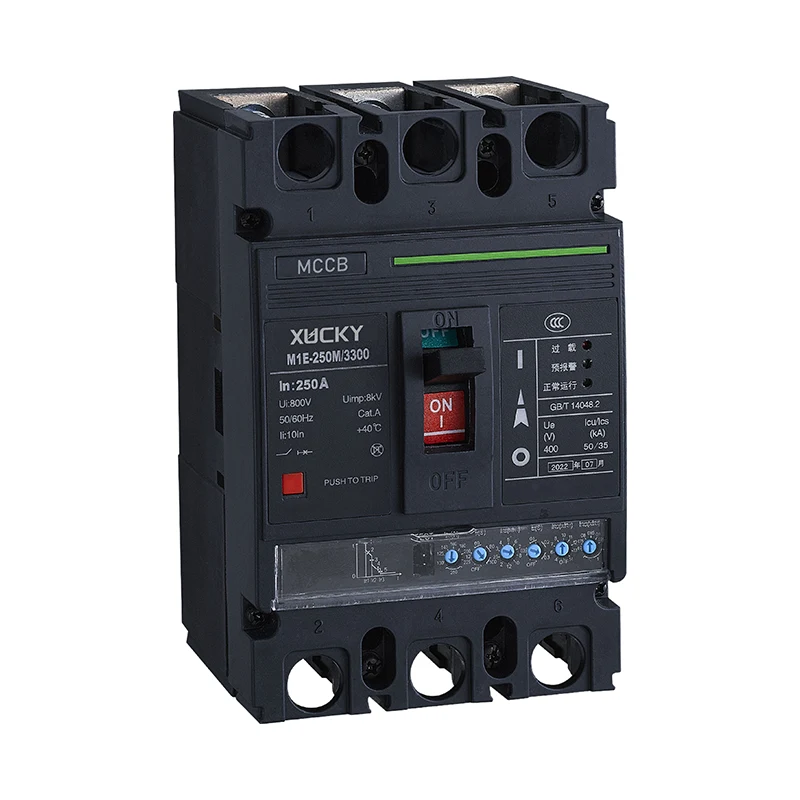

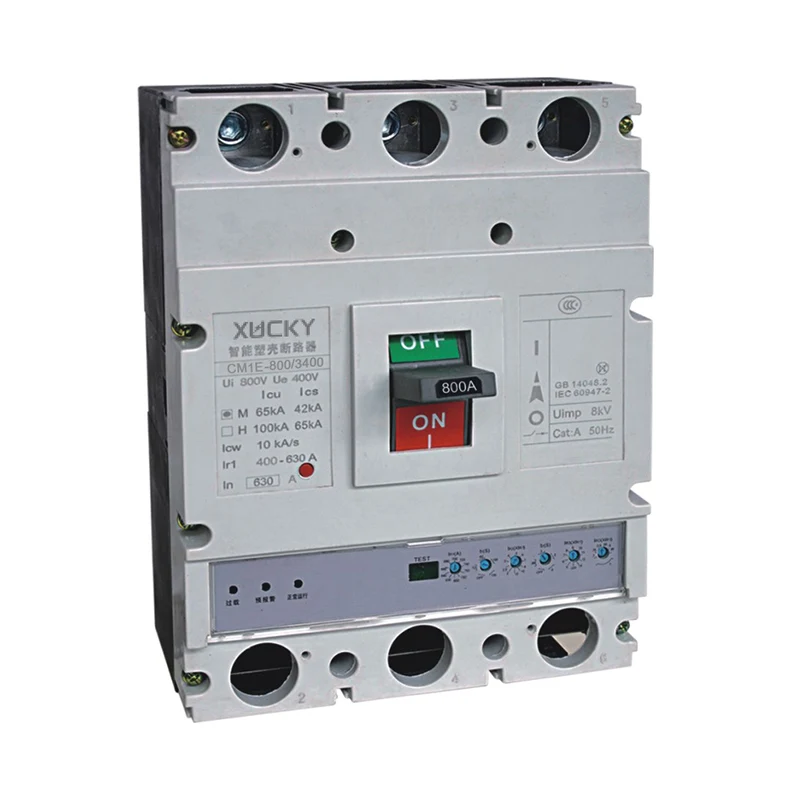

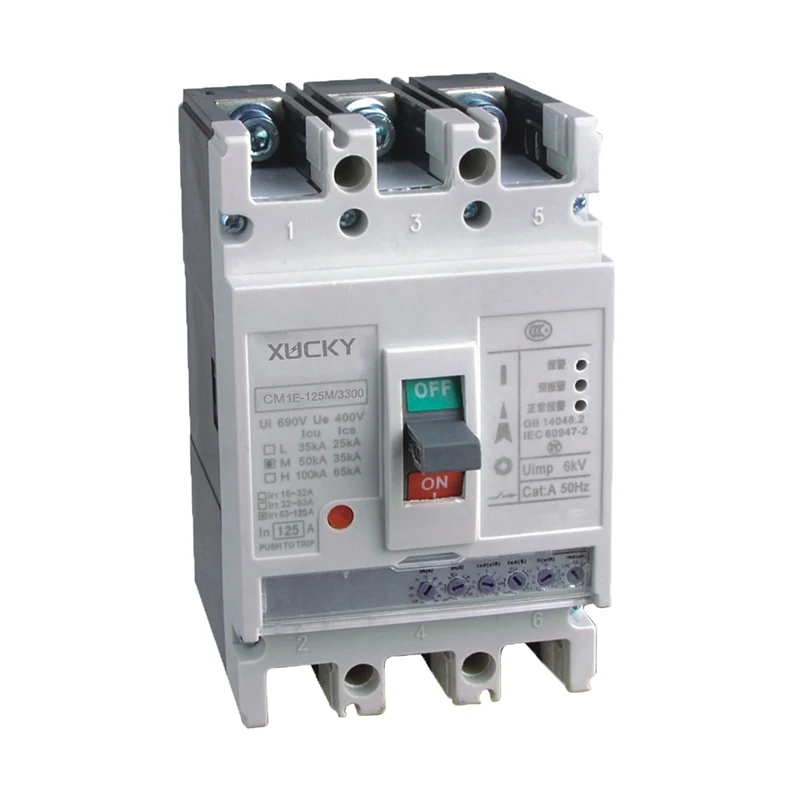

Interruptor de circuito de caja moldeado CM1E

Alcance de la aplicación

CM1E Circuito ajustable de corriente de corriente de bajo voltaje (en adelante, denominado interruptor de circuito), el interruptor de circuito tiene un tamaño pequeño, alta capacidad de ruptura, arco corto, anti vibración. Su voltaje de aislamiento nominal es de 800 V, adecuado para la red de distribución de AC 50Hz, voltaje nominal AC400V, corriente nominal de hasta 1250a y menos, utilizada para distribuir energía eléctrica y proteger el circuito y el equipo de alimentación de la sobrecarga, el circuito corto, la subvoltaje y otras faltas. También se puede utilizar para la conversión poco frecuente de la línea y el inicio infrecuente del motor. El disyuntor se puede instalar verticalmente u instalar horizontalmente. El disyuntor de bajo voltaje tiene función de aislamiento.

Características principales

CM1E El interruptor de circuito de estuche moldeado electrónico ajustable tiene tres funciones de protección, el interruptor de circuito con la categoría B de utilización conectada con otro dispositivo de protección de cortocircuito en el mismo circuito tiene una circunstancia completamente opcional en corto circuito; Con cinco características de disparo, el usuario puede establecer el equipo a través de la liberación de derivación de acuerdo con la corriente de carga, la liberación de la derivación electrónica está alimentada por el interruptor de circuito mismo; La señal de corriente y la potencia de control provienen del transformador de circuito círculo instalado en el interruptor de circuito; Con la liberación de la derivación de protección contra incendios para alarmar pero no un viaje, cuando la corriente de carga está sobrecargada, el interruptor de circuito no tropieza y emite el contacto pasivo, conduciendo el dispositivo de alarma correspondiente; Las dimensiones y especificaciones son las mismas que las de CM1 MCCB, la instalación se puede cambiar.

Nota: ¡En la configuración, el interruptor de marcación debe establecerse en su lugar!

Nota:

1. Ajuste la corriente de retardo de sobrecarga de la corriente de retraso IR1, de acuerdo con la corriente calificada por el interruptor de circuito diferente, se pueden ajustar 4-10 archivos;

2. Ajuste el tiempo de acción de retraso largo T1, 4 archivos se pueden ajustar;

3. Ajuste el cortocircuito de acción corta Acción actual IR2, 9 archivos se pueden ajustar;

4. Ajuste el tiempo de acción de retraso corto T2, 4 archivos se pueden ajustar;

5. Ajuste la acción instantánea de la acción IR3 de la acción instantánea de cortocircuito, 9 archivos se pueden ajustar;

6. Ajuste la acción previa a la alarma actual IR0, 7 archivos se pueden ajustar.

Parámetros de tecnología principal

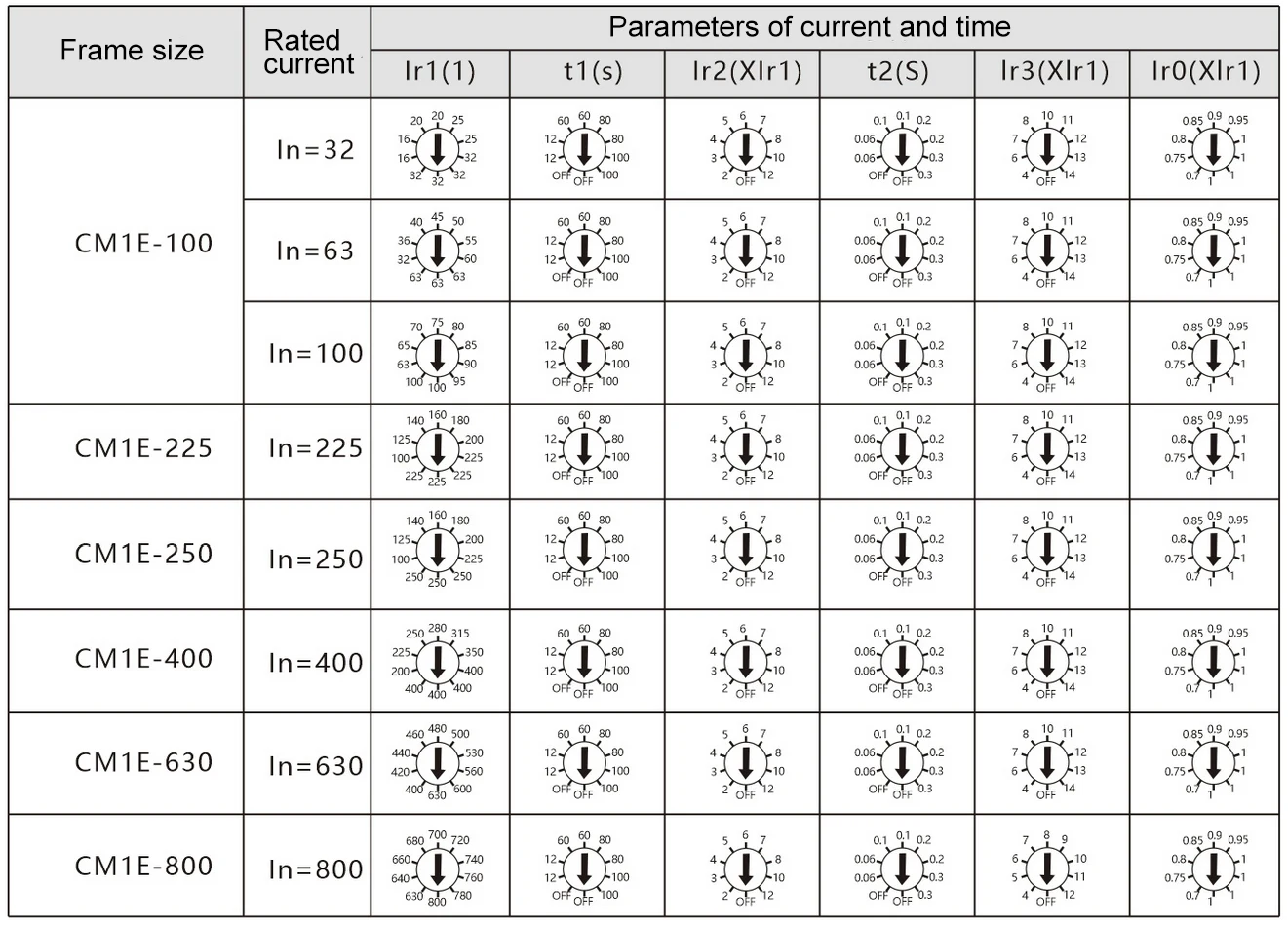

El rango de configuración de controlador inteligente se muestra en la tabla

Los principales datos técnicos del disyuntor se muestran en la tabla

Características de la liberación

a. Características de la unidad de viaje eléctrico

Con el tiempo inverso de retraso largo de sobrecarga, el tiempo inverso corto de cortocircuito corto, el límite de tiempo de retraso corto de cortocircuito, la acción instantánea de cortocircuito y otras características de protección, los usuarios pueden configurar las características de protección.

b. Sobrecarga Larga retraso de retraso Inverso Tiempo Protección de la acción de la acción en la Tabla 4.

do. Características de acción de protección corta de cortocircuito en la Tabla 5.

d. Características de acción de protección instantánea de cortocircuito en la Tabla 6.
