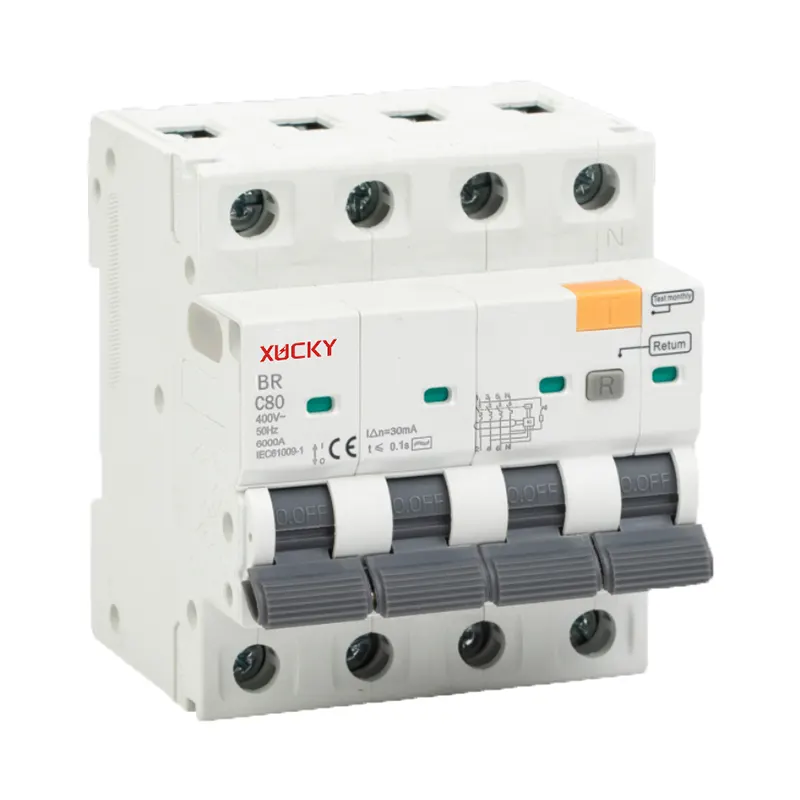

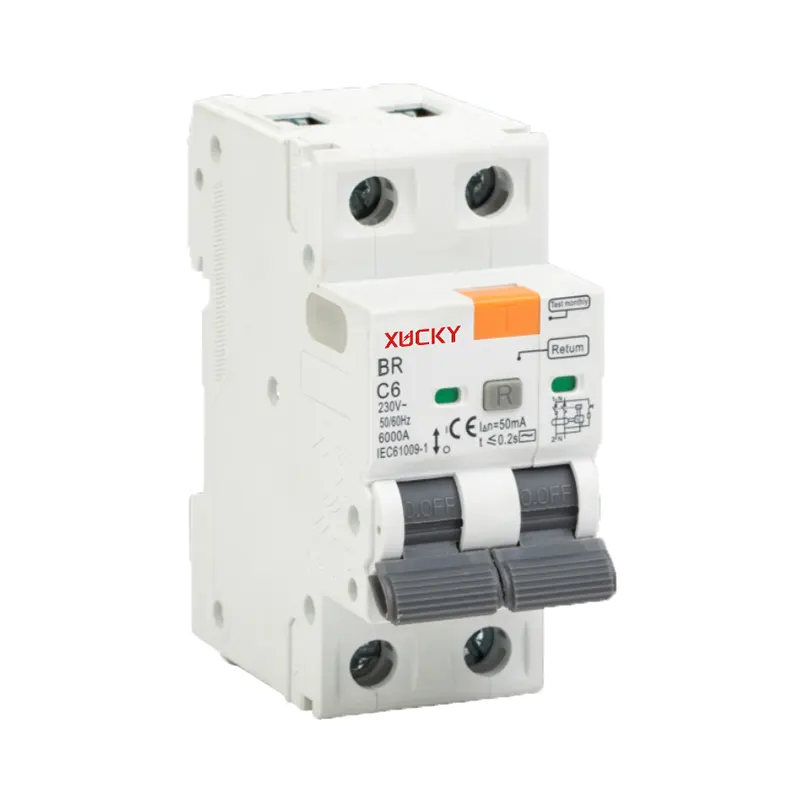

Tipo electrónico RCBO

Datos técnicos

◆ Estándar: IEC61009 -1

◆ Protección: Falla a tierra y sobrecorriente

◆ Corriente nominal. En: 3, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80A

◆ En funcionamiento, entrada: 30, 100, 300 mA

◆ Capacidad nominal de cierre y corte operada por corriente residual I△m: 500A

◆ Corriente residual nominal no operada I △ no: 0,5IAn

◆ Tensión nominal de aislamiento Ui: 250V

◆ Tensión nominal soportada al impulso Uimp: 4000v

◆ Número de polos: 2P(1P+N),4P(3P+N)

◆ Tensión nominal: 2P 240/415VAC,4P 415VAC

◆ Tiempo de apagado de corriente residual: < 0,1 seg.

Tipo de viaje:

◆ Falla a tierra: Liberación electrónica/electromagnética

◆ Sobrecorriente: Termomagnético

◆ Capacidad de corte: 6kA

◆ Resistencia eléctrica: 2000 operaciones

◆ Grado de protección: IP20

◆ Montaje: en carril DIN de 35 mm

◆ Ancho: 17,5 mm por poste

◆ Terminal: tipo pin

Tiempo de ruptura de la corriente residual

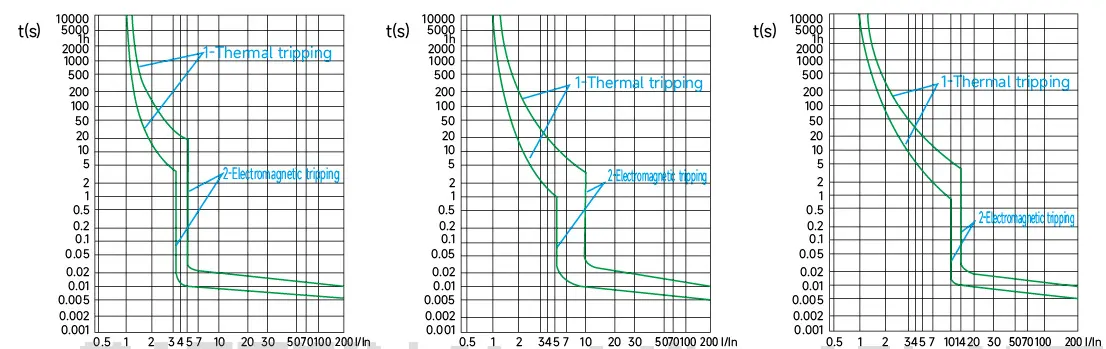

Curva característica

Alambrado

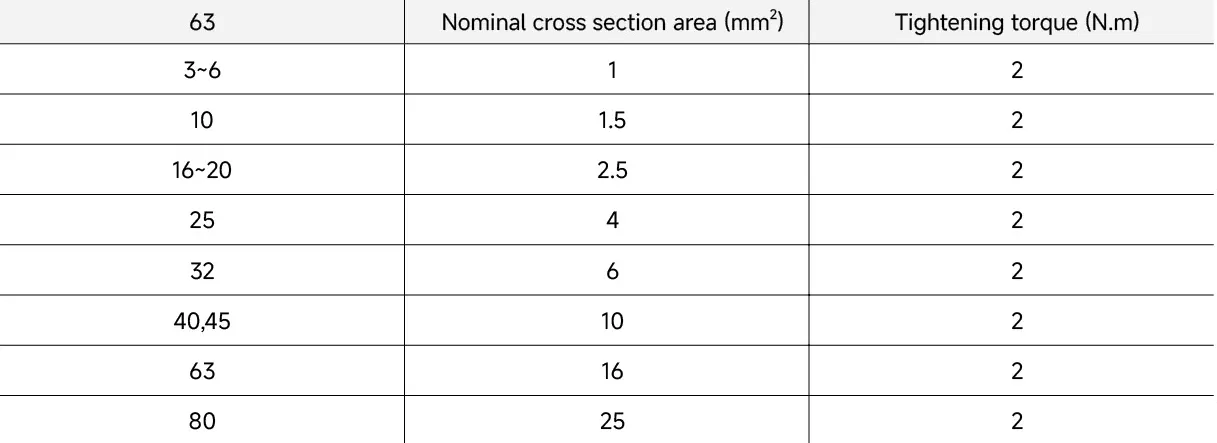

Para la conexión se deben utilizar conductores adecuados; consulte la tabla para conocer los parámetros relativos.

Características

◆ La combinación de un RCCB y un disyuntor miniatura en un diseño compacto para protección de personal, incendios y líneas.

◆ Tipo electromagnético, independiente del voltaje.

◆ La pieza MCB protege las líneas contra sobrecargas y cortocircuitos y está disponible en las características B y C.

◆ El mango proporciona una indicación clara de la posición del contacto.

◆ El cable de referencia a tierra garantiza la protección contra fugas a tierra en caso de pérdida del neutro de alimentación.

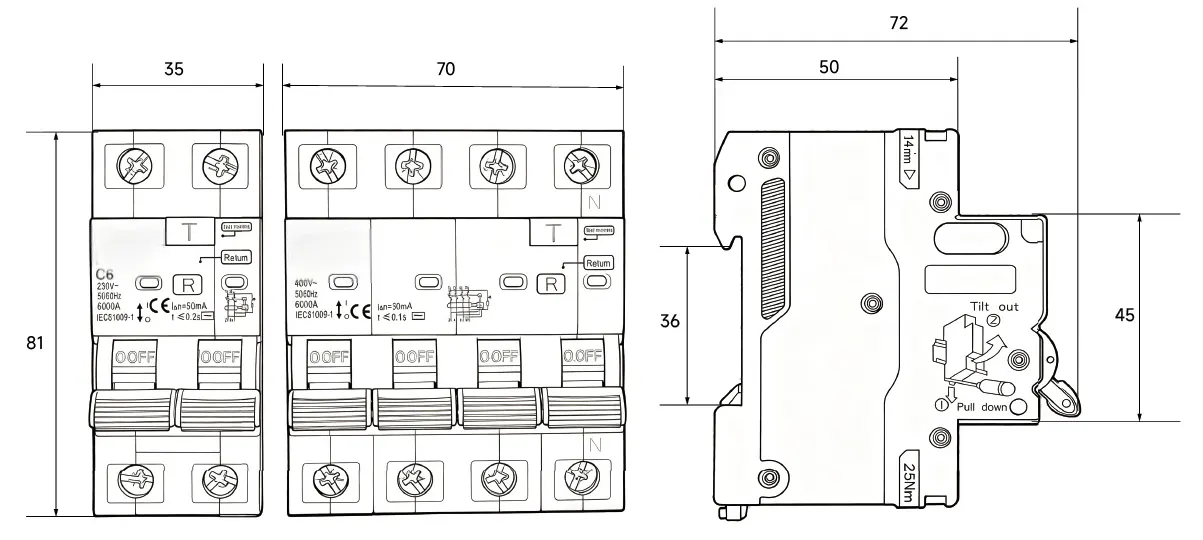

Dimensiones generales y de montaje

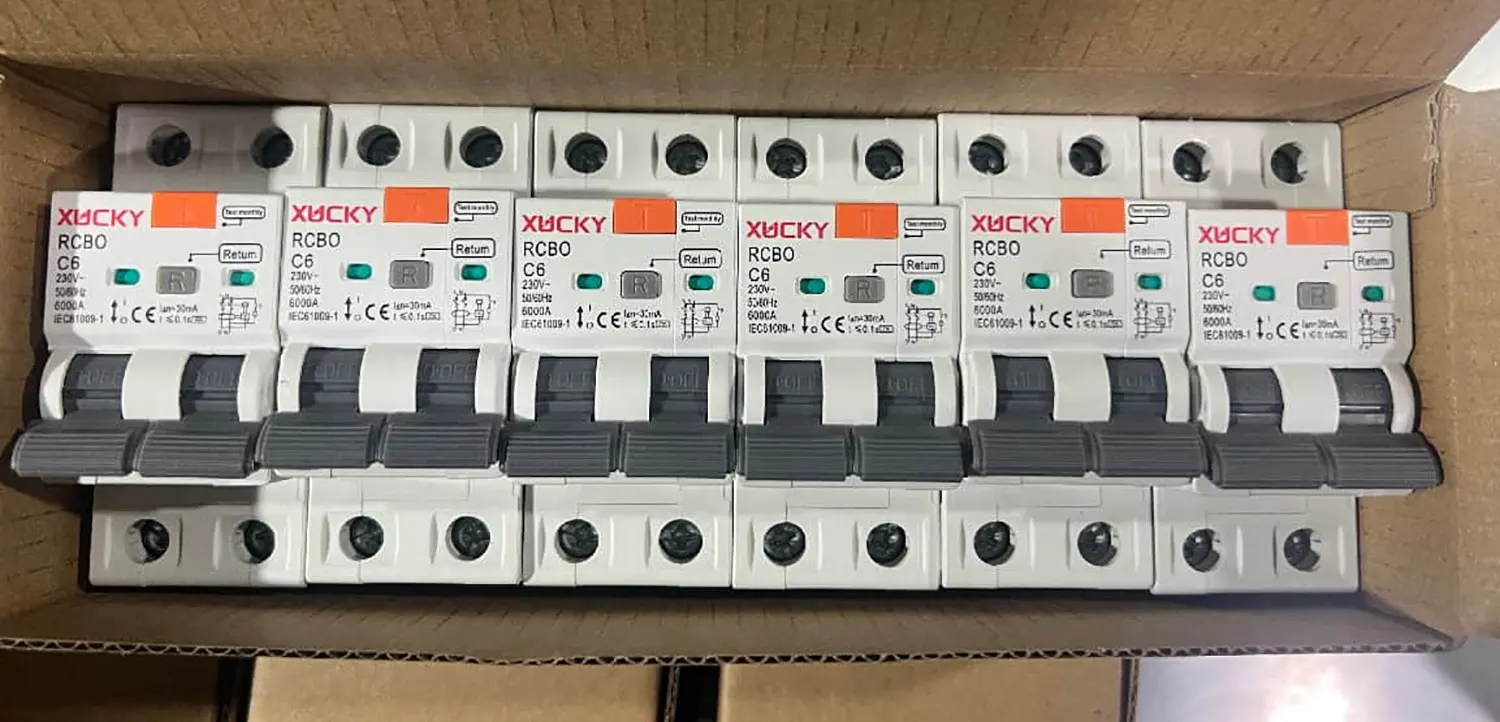

Información de embalaje

RCBO 4P 3 piezas/caja

RCBO 2P 6 piezas/caja

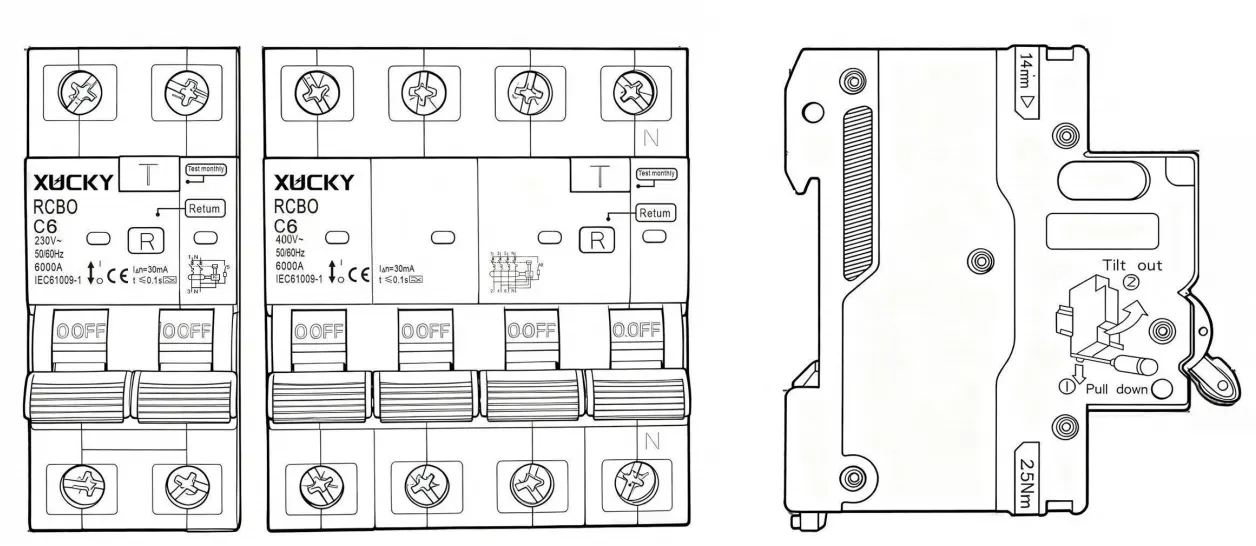

Diseño de impresión
