RCBO C65

El RCBO C6KA 6KA de alta calidad de Xucky tipo A 1P+N & 3P+N RCBO (interruptor de circuito operado de corriente residual con protección integral de sobrecorriente) es la solución perfecta para una protección completa contra las corrientes de fallas excesivas y de tierra. En dos módulos de ancho (36 mm) y cuatro módulos de ancho (72 mm), la serie asegura, en cualquier momento y bajo cualquier condición, la seguridad de las personas, las instalaciones y los equipos relacionados

Enviar Consulta

Descripción del Producto

RCBO C65

Ventajas de productos

● El cableado hacia adelante e inversa está permitido por RCBO C65 de alta calidad Xucky;

● La parte superior y la parte inferior se pueden conectar a una barra colectiva con una sección transversal de hasta 16 mm2 y a cables con una sección transversal de hasta 25 mm2;

● El indicador de fuga (signo azul/rojo dentro de la ventana pequeña) facilita la verificación de la fuente de fallas del producto y reduce el tiempo de mantenimiento;

● Características de seguridad mejoradas: este RCBO C65 proporciona protección contra sobrecarga y cortocircuito para garantizar una operación segura y confiable de circuitos en aplicaciones nacionales, comerciales y residenciales.

● Construcción de alta calidad: con materiales y construcción de alta calidad, este interruptor de circuito en miniatura RCBO C65 proporciona un rendimiento y durabilidad confiables que cumple con las expectativas de los usuarios exigentes.

● Diseño versátil: el interruptor de aire está diseñado para uso doméstico y comercial, lo que lo convierte en una solución versátil para una amplia gama de aplicaciones eléctricas, incluidas áreas o áreas de alto tráfico con alta demanda de electricidad.

Solicitud

Estándar: confirmando EN/IEC 61009 -1

Capacidad de ruptura: 6ka

Protección: falla a tierra, sobrecorriente y cortocircuito

Corriente nominal. En: 3,6,10,16,20, 25,32, 40a

Operante. I △ N: 10.30. 100. 300 mA

Característica: B.C

Capacidad de fabricación y ruptura de corriente residual con calificación nominal I △ M: 500A

Corriente residual no operada nominal L △ No: 0.5i △ n

Voltaje de soporte de impulso nominal Uimp: 4000V

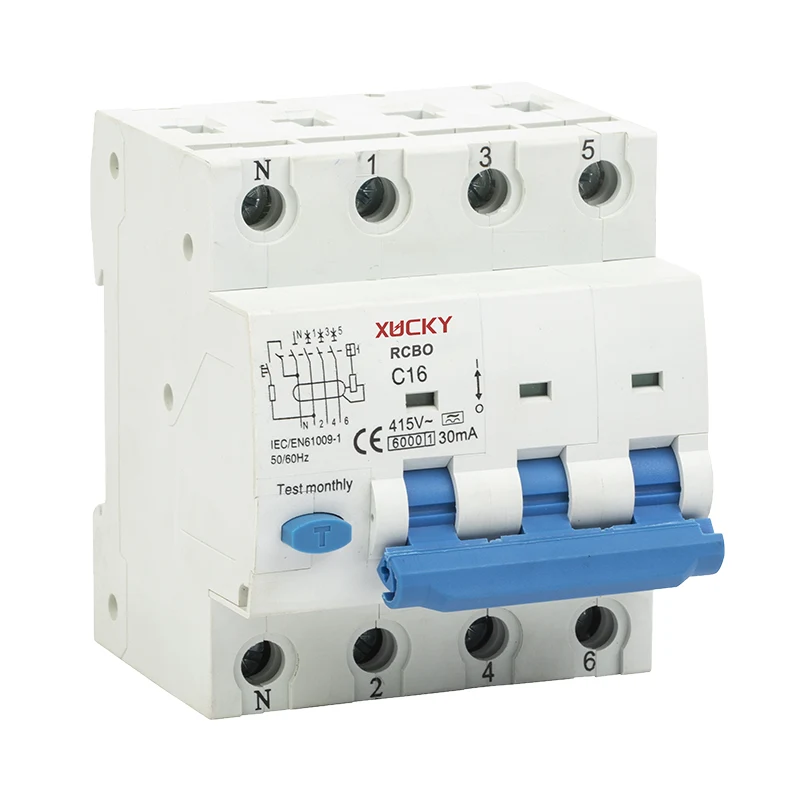

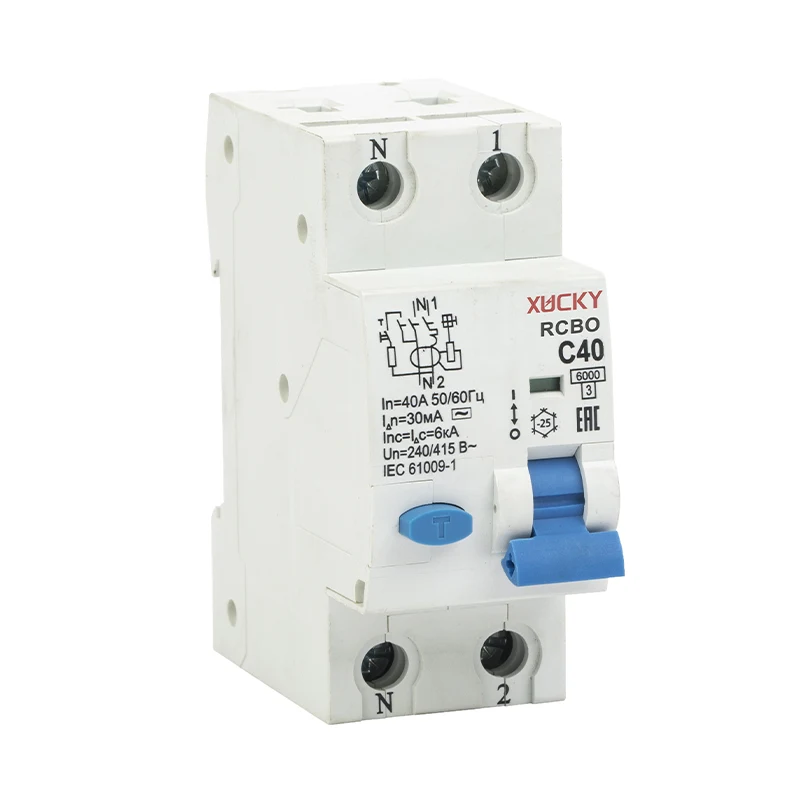

Número de polos: 1p+n, 3p+n

Voltaje nominal: 230 VAC

Grado de protección: -25 ℃ ~+40 ℃

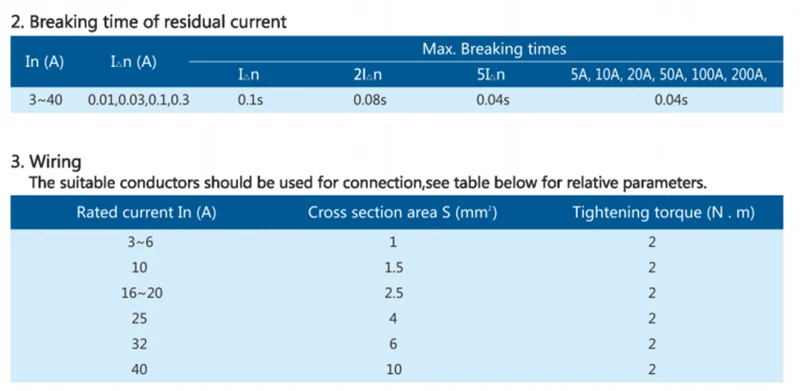

Corriente residual OFF -Time≤0.1 seg.

Tipo de falla a tierra del viaje: electromagnético

Sobre la corriente: termal-magnético

Grado de protección: IP20

Monte en riel DIN de 35 mm

Ancho 2 módulos

Tipo de buque terminal y tipo de alfiler

Hoja de datos técnico

	Tipo			2P	4p
	Estándares			IEC/EN 61009-1, IEC/EN 61009-2-1;
	Certificado			CB, CE, ROHS
	País natal			PORCELANA
Características eléctricas	Tipo (forma de onda de la fuga de tierra detectada)			Tipo A, escriba AC
	Número de polos			1p+n	3P+N
	Corriente nominal	En	A	6, 10, 13, 16, 20, 25, 32, 40, 50, 63 A	6, 10, 13, 16, 20, 25, 32, 40 A
	Sensibilidad nominal	IΔn	mamá	10, 30, 100, 300 mA	30, 100, 300 mA
	Voltaje nominal	UE	V	220/230/240 V	380/400/415 V
	Tiempo de operación	Tipo A / Tipo AC		Instantáneo
		Tipo A [S]		Retraso de 10 ms
		Tipo A [G]		Retraso de 40 ms
	Voltaje de aislamiento	Ui	V	500V AC
	Categoría de sobretensión			III
	Título de contaminación			2
	Voltaje de funcionamiento de la prueba de circuito		V	187 - 264 V	230 - 485 V
	Frecuencia nominal		Hz	50/60 Hz
	Capacidad de ruptura nominal Acc. a IEC/EN 61009-1	ICN	A	10,000 A
	Capacidad de ruptura nominal Acc. a IEC/EN 64947-2 (Solo se refiere a la prueba de cortocircuito)	UCI	A	15,000 A
		IM	A	7,500 A (50%de UCI)
	Capacidad de ruptura residual nominal Acc.to IEC/EN 61009-1	IΔm	A	3000 A
	Voltaje de soporte de impulso nominal (1.2/50)	Uimp	KV	4 kV
	Voltaje de prueba dieléctrica en Ind. frek. por 1 min.		KV	2.5 kV (50/60Hz, 1 min.)

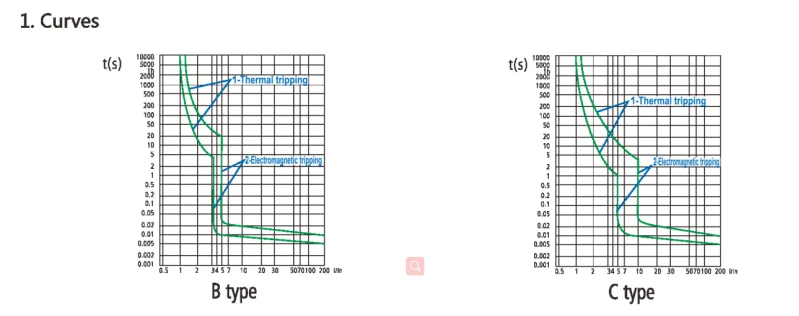

	Liberación termomagnética - Características			Características B: 3in - 5in
				Características C: 5in - 10 pulgadas
	Clase limitante de energía acc. a EN 61009-1			3
	Resistencia de corriente de sobretensión (onda 8/20)		A	3000 A

Características mecánicas	Alojamiento			Grupo de aislamiento I - II, RAL 7035
	Palanca			Grupo de aislamiento II, RAL 5017
	Botón de prueba			Aislamiento Grupo II, RAL 2000
	Indicación de posición de contacto			Ventana verde / roja
	Indicación de viaje de fallas de la tierra			Ventana blanca
	Vida eléctrica	Operaciones		4000 ciclos
	Vida mecánica	Operaciones		10000 ciclos
	Grado de protección Acc. a en 60529	Alojamiento		IP4X
		Terminales		IP2X
	Resistencia de choque acc. a IEC/EN 60068-2-27			25g - 2 choques - 13 ms
	Resistencia a la vibración acc. a IEC/EN 60068-2-6			0.1 mm o 1 g - 20 ciclos a 5 ... 150 ... 5 Hz
	Condiciones ambientales (calor húmedo) Acc. a IEC/EN 60068-2-30		° C/Rh	28 ciclos con 55 ° C/90-96% y 25 ° C/95-100%
	Temperatura de referencia para el ajuste del elemento térmico		° C	30 ° C
	Temperatura ambiente (con promedio diario ≤ +35 ° C)		° C	-25 ... +40 ° C
	Temperatura de almacenamiento		° C	-40 ... +70 ° C
Instalación	Tipo terminal			Terminal de doble propósito (elevación / boca abierta)
	Tamaño terminal para cables	parte inferior	mm²	25/35 mm²
	Tamaño de terminal para la barra boba de PIN	parte inferior	mm²	10/16 mm²
	Tamaño terminal para la barra colectiva de bifurcación	parte inferior	mm²	M6 - 10/16 mm²
	Cableado sólido /varado			1x 1 mm² - 35 mm² 2 x 1 mm² - 16 mm² *
	Cables flexibles con o sin férulas			1x 1 mm² - 25 mm² 2 x 1 mm² - 10 mm² *
	Torque de apriete	parte inferior		2 nm
	Longitud de desnudación del cable			10 mm
	Montaje			Din Rail en 60715 (35 mm) por medio de montaje
	Posición de montaje			Cualquier
	Conectarse desde			Terminales de arriba/abajo

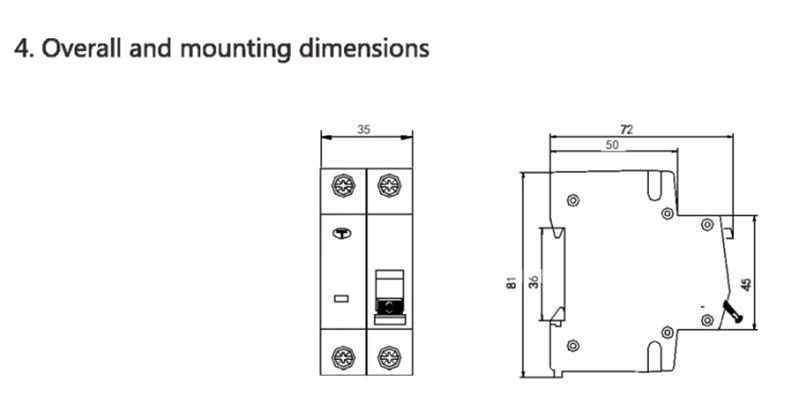

	Dimensiones (H x W x D)		mm	90 x 36 x 72 mm	90 x 72 x 72 mm
	Peso		kg	0.19 kg	0.42 kg
Embalaje	Empacando un (Caja individual)	Cantidad	piezas	1	1
		Dimensión (HWD)	mm	904080 mm	907881 mm
		Peso	kg	0.2 kg	0.43 kg
	Embalaje B (*a) (Caja del medio)	Cantidad	piezas	6	3
		Dimensión (HWD)	mm	2559591.2 mm	2429889 mm
		Peso	kg	1.3 kg	1.3 kg
	Embalaje C (*b) (Maestro Carton)	Cantidad	piezas	60	30
		Dimensión (HWD)	mm	510275200 mm	520255200 mm
		Peso	kg	14.5 kg	14.5 kg
Combinación con elementos auxiliares	Contacto auxiliar			Y (yys)	Y (yys)
	Contacto allarm			Y (yys)	Y (yys)
	Viaje de derivación			Y (yys)	Y (yys)
	Contacto auxiliar para el ajuste inferior			Y (yys)	Y (yys)
	Liberación de subvoltaje			Y (yys)	Y (yys)
	Liberación de sobretensión			Y (yys)	Y (yys)
	Dispositivo de funcionamiento del motor			Y (yys)	Y (yys)
