Disyuntores de aire (ACB)son dispositivos de conmutación eléctrica de alta capacidad y bajo voltaje diseñados para proteger, controlar y aislar sistemas de distribución de energía de servicio pesado. Operando a voltajes de hasta 1000 V CA y manejando típicamente corrientes de 800 A a 10 000 A, son el caballo de batalla industrial para proteger la infraestructura crítica contra sobrecargas, cortocircuitos y fallas eléctricas. A diferencia de los disyuntores en miniatura (MCB) o de caja moldeada (MCCB), los ACB utilizanAire como medio primario de extinción del arco., que ofrece una durabilidad excepcional, alta capacidad de ruptura y características de protección avanzadas para aplicaciones comerciales, industriales y de servicios públicos a gran escala.

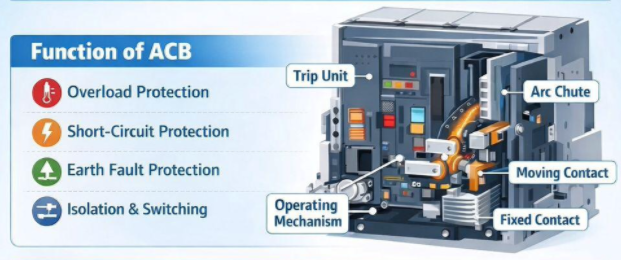

UnDisyuntor de aire (ACB)Es un interruptor mecánico controlado automáticamente que:
● Protege: Detecta sobrecargas, cortocircuitos, fallas a tierra y condiciones anormales, luego se dispara (abre) rápidamente para interrumpir la corriente y evitar daños al equipo, incendios o peligros.
● Controles: Enciende/apaga circuitos de forma manual o remota para operación normal, mantenimiento o reconfiguración del sistema.
●Aisla: Proporciona una interrupción visible y segura en el circuito para un mantenimiento seguro y protección del personal.
● Monitores: Los ACB modernos integran unidades de control inteligentes para monitoreo de corriente/voltaje/potencia en tiempo real, diagnóstico de fallas y comunicación.
Los ACB se clasifican según el diseño, la construcción y la aplicación de extinción de arco:
1. ACB de rotura simple (explosión cruzada)
oDiseño más sencillo: los contactos se separan al aire libre; El arco se enfría/divide mediante un flujo de aire natural.
o Caso de uso:Aplicaciones de baja tensión (≤1kV) y baja corriente; rentable para sistemas pequeños.
2. ACB de explosión magnética
o Utiliza bobinas de soplado conectadas en serie que generan campos magnéticos para empujar los arcos hacia las rampas de arco.
o Ventaja:Control de arco adaptativo a la corriente: corrientes de falla más altas = fuerza magnética más fuerte = enfriamiento más rápido.
3. ACB de conducto de arco (placa divisoria)
o Diseño moderno más común: el arco se fuerza a entrar en una cámara con placas divisoras de metal, que enfrían, dividen y extinguen el arco.
o Caso de uso:Aplicaciones industriales, de centros de datos y de servicios públicos estándar.
4. aireExplosiónACB
o Utiliza aire comprimido a alta presión para apagar los arcos; históricamente para sistemas de alto voltaje.
o Nota:Raro en los ACB modernos de bajo voltaje debido a su complejidad.

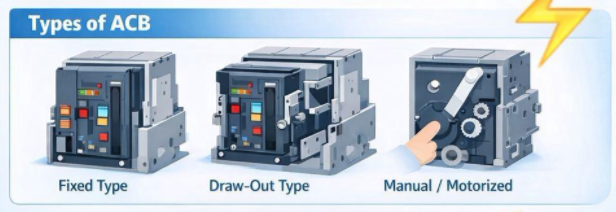

1. ACB de tipo fijo
o Montado permanentemente; conexión directa de barras; menor costo.
o Caso de uso: Sistemas estáticos con mínimas necesidades de mantenimiento.
2. ACB tipo cajón (extraíbles)
o Diseño modular con 3 posiciones de seguridad:
oh Conectado:Funcionamiento normal (circuitos principales/auxiliares activos).
o Prueba:Circuitos principales aislados; Circuitos auxiliares alimentados para pruebas seguras.
oh Apartado:Aislamiento eléctrico total para mantenimiento/reparación.
o Ventaja:Reemplazo rápido, sin apagar todo el panel.
● Tripolar (3P): Para sistemas trifásicos (el más común).
● 4 Polos (4P): 3 fases + neutro; para sistemas que requieren aislamiento neutro (por ejemplo, conexión a tierra TN-S, TT).
El rendimiento de los ACB se rige por IEC 60947-2 (2024), el estándar global para disyuntores de bajo voltajeIEC Webstore:
| Parámetro | Descripción | Valores típicos |
| Tensión nominal (Ue) | Tensión de funcionamiento normal | 400 V, 415 V, 690 V CA |
| Corriente nominal (pulg.) | Corriente de transporte continua | 800 A–10 000 A |
| Capacidad nominal de corte en cortocircuito (Icu) | Corriente máxima de falla interrumpida de manera segura | 50 kA–150 kA a 415 V |
| Capacidad nominal de interrupción de cortocircuitos de servicio (Ics) | Porcentaje de Icu (reutilizable después del viaje) | 75%-100% de la UCI |
| Corriente nominal soportada de corta duración (Icw) | Corriente transportada sin daños (clasificada por tiempo) | 30 kA–85 kA durante 1 s/3 s |
| Temperatura de funcionamiento | Rango ambiental seguro | Estándar: -5°C a +40°C; Ancho: -25°C a +70°C |
| Clase de protección (IP) | Protección del recinto | IP20 (interior), IP40, IP54 |
| Resistencia mecánica | Ciclos de funcionamiento | 10 000 a 30 000 ciclos |
| Resistencia eléctrica | Ciclos de interrupción de fallas | 1000 a 5000 ciclos |
● Plantas Industriales:Entradas principales, centros de control de motores (MCC), protección de transformadores/generadores.
● Centros de datos:Sistemas UPS, acopladores de bus, distribución de cargas críticas.
● Edificios Comerciales:Distribución de energía de gran altura, HVAC y generadores de respaldo.
● Servicios públicos e infraestructura:Subestaciones, cuadros de distribución, electrificación ferroviaria.
● Marino y costa afuera:Sistemas de energía a bordo (ACB con certificación marina).
● Energía Renovable:Conexión a red de parque solar/eólico, protección de inversores.
● Corriente nominal (pulgadas):≥ corriente de carga continua máxima (1,1–1,2x factor de seguridad).
● Capacidad de cortocircuito:UCI ≥corriente de falla del sistema calculada (I"k3).
● polacos:3P (estándar) o 4P (se requiere aislamiento neutro).
●Tipo de unidad de viaje:
o Termo-Magnético:Protección básica contra sobrecarga/cortocircuito.
o Electrónica (LSIG):Avanzado (L=sobrecarga, S=retardo corto, I=instantáneo, G=falla a tierra).
o Inteligente (LSIGM):Comunicación (Modbus, Profibus), control remoto, registro de datos.
● Mecanismo operativo:Manual (carga manual) o motorizado (carga automática/remoto).
● Temperatura ambiente/altitud:Reducción de potencia para >2000 m de altitud.
● Estándares:CEI 60947-2, IEC 60947-1, GB 14048.2 (China), UL 489 (Norteamérica).
● Certificaciones:CE, IEC, CSA, marino (DNV, ABS) para alta mar.
● Selectividad:Asegure la coordinación de los interruptores aguas arriba/aguas abajo (Clase A/B según IEC).
● Enclavamiento:Enclavamiento por llave, enclavamiento selectivo de zona (ZSI) para sistemas de interruptores múltiples.
Componentes principales
1. Cuadro/Chasis:Aleación de acero/aluminio (soporte estructural).
2. Sistema de Contacto:
o Contactos fijos/móviles:Aleación de cobre (Cu-Cr, Cu-W) + revestimientos de plata/estaño (baja resistencia, antisoldadura).
o Contactos de arco:Tungsteno-cobre (alta resistencia al arco).
3. Conducto de arco:Placas divisorias de acero, barreras aislantes (Bakelita, DMC).
4. Mecanismo operativo:Cargado por resorte (almacenamiento de energía), varillaje de palanca, pestillos de disparo.
5. Unidad de viaje:Electrónica (microcontrolador, sensores) o termomagnética (bimetal, solenoide).
6.Tropas auxiliares:Liberación de mínima tensión (UVR), disparo en derivación (ST), interruptores auxiliares (AX), contactos de alarma.
● Conductores: Cobre electrolítico de alta conductividad, aleaciones de plata.
● Aisladores: DMC (Dough Moulding Compound), BMC, resina epoxi, plásticos resistentes al calor.
● Metales: Acero laminado en frío (estructura), acero inoxidable (hardware), aluminio (disipadores de calor).
● Materiales resistentes al arco: tungsteno, cerámica, metales refractarios.
● Estampado/Perforado:Estructura de acero/piezas de troqueles de precisión.
● Mecanizado:Mecanizado CNC de contactos, ejes y piezas mecánicas.
● Moldura:Componentes aislantes (DMC/BMC) mediante moldeo por compresión.
● Asamblea:Subconjunto de mecanismos, cortafuegos y unidades de disparo.
● Chasis, sistema de contacto, cámara de arco e integración de mecanismos.
● Cableado de circuitos de control y componentes auxiliares.
● Pruebas de unidades tipo cajón (posiciones conectadas/pruebas/separadas).
1. Inspección Visual: Precisión dimensional, acabado, etiquetado.
2. Prueba de resistencia de contacto: medición de miliohmios (≤50–100μΩ por polo).
3. Prueba de resistencia al voltaje dieléctrico: prueba de alto potencial (2,5–3,5 kV CA durante 1 min).
4. Prueba del mecanismo operativo: más de 50 ciclos de encendido/apagado; buen funcionamiento.
5. Calibración de la unidad de disparo: verificación del umbral de sobrecarga/cortocircuito/falla a tierra.
6. Prueba de aumento de temperatura: Infravalorada; aumento máximo de temperatura ≤60K (IEC).
7. Prueba de función auxiliar: UVR, disparo en derivación, validación de enclavamiento.
8. Prueba de protección IP: ingreso de polvo/agua (según IP nominal).
· Tratamiento anticorrosión, sellado y embalaje en cajones de madera.
· Informe de prueba, manual y certificado de cumplimiento (CoC) incluidos.
Las pruebas de tipo validan el cumplimiento del diseño con IEC 60947-2 (realizadas en muestras prototipo):
1. Pruebas de cierre/rotura de cortocircuito:Verifique Icu/Ics/Icm en condiciones de falla.
2. Prueba de resistencia a corto plazo:Valida Icw durante 1s/3s sin sufrir daños.
3. Pruebas de resistencia mecánica y eléctrica:Realice pruebas cíclicas hasta alcanzar la vida útil nominal.
4. Prueba de aumento de temperatura:Rendimiento térmico a plena carga.
5. Prueba dieléctrica:Resistencia a la frecuencia industrial y a la tensión de impulso.
6. Prueba de características de viaje:Precisión de las curvas de protección.
7. Pruebas ambientales:Vibración, choque, ciclos de temperatura/humedad.
8. Prueba de contención de fallas de arco:Contención segura del arco sin erupción externa.
P1: ¿Cuál es la diferencia entre ACB y MCCB?
A:ACBmanejan 800A–10,000A, hasta 1,000V AC, con protección avanzada y diseño tipo cajón.MCCBcubren de 16 A a 1600 A, hasta 690 V, para cargas más pequeñas. Los ACB ofrecen mayor capacidad de frenado, mejor selectividad y mantenimiento modular.
P2: ¿Cuánto duran los ACB?
A:20-30 añoscon un mantenimiento adecuado. Resistencia mecánica: 10.000 a 30.000 ciclos; Resistencia eléctrica: 1000 a 5000 operaciones de falla.
P3: ¿Los ACB requieren mantenimiento?
A:Sí-mantenimiento anual(limpieza, inspección de contactos, lubricación, prueba de disparo) prolonga la vida útil y garantiza la confiabilidad. Los ACB tipo cajón permiten realizar pruebas sin apagarlos.
P4: ¿Se pueden adaptar los ACB con unidades de disparo inteligentes?
A:La mayoría de los ACB modernos son compatiblesReequipamiento de unidades de disparo electrónicas/de comunicación.para monitoreo remoto, diagnóstico de fallas e integración de IoT.

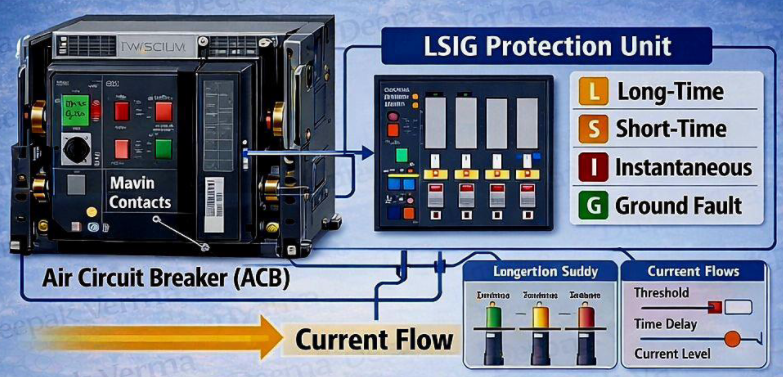

P5: ¿Cuál es el significado de protección LSIG?
A:
● L (largo tiempo):Protección contra sobrecarga (1,0–1,5x In).
● S (tiempo corto):Protección selectiva contra cortocircuitos (2–10x In, retardada en el tiempo).
● Yo (instantáneo):Protección contra cortocircuitos de alto nivel (5–20x In, sin demora).
● G (Tierra):Protección de defecto a tierra (0,1–1,0x In).
P6: ¿Cómo calcular la capacidad de cortocircuito requerida (Icu)?
A:UCI ≥posible corriente de cortocircuito (I"k3)del sistema, calculado a través de datos de impedancia o software (por ejemplo, ETAP, SKM). Consulte a un ingeniero de sistemas de energía para mayor precisión.
P7: ¿Los ACB son adecuados para uso en exteriores?
A:Los ACB estándar (IP20) son solo para interiores.Modelos de exteriorrequieren gabinetes IP54/IP65 y clasificaciones de temperatura amplia.
P8: ¿Qué es la selectividad del interruptor y por qué es importante?
A:La selectividad garantizasólo los viajes de circuito defectuosos, evitando cortes generalizados. Crítico para hospitales, centros de datos y fabricación: se recomienda la selectividad Clase B (completa) para cargas críticas.
Disyuntores de aire (ACB)son fundamentales para una distribución segura y confiable de energía de alta corriente. Al comprender su diseño, rendimiento, criterios de selección y estándares de cumplimiento, los compradores e ingenieros B2B pueden especificar el ACB adecuado para aplicaciones críticas, garantizando la seguridad, la longevidad y la eficiencia operativa del sistema. Asóciese siempre con fabricantes certificados paraCEI 60947-2y validar el rendimiento mediante documentación de pruebas de tipo y de rutina.
