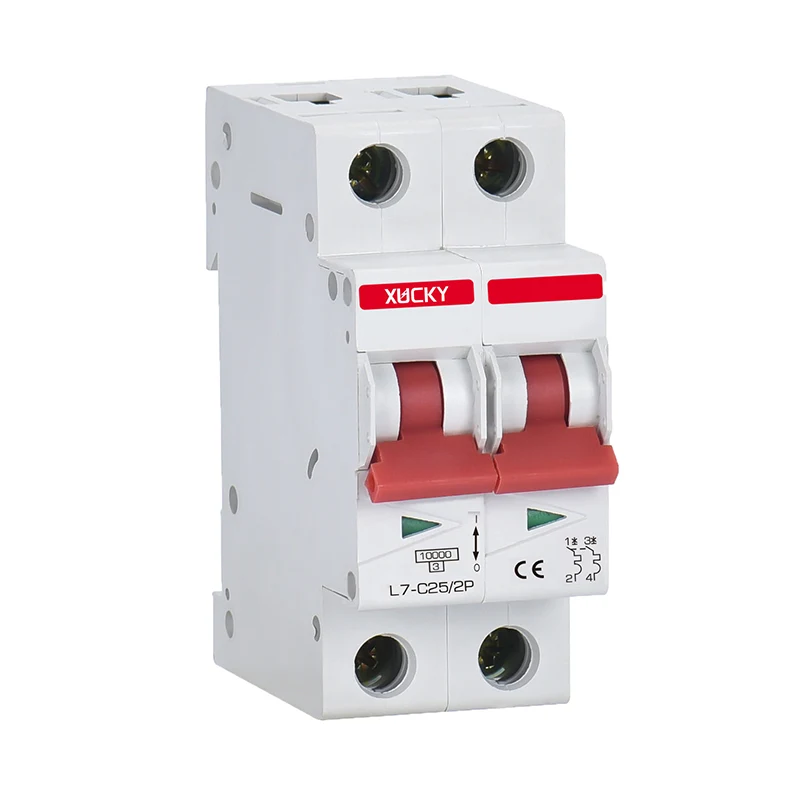

Disyuntor de miniatura L7

¡Presentamos nuestro nuevo interruptor de circuito en miniatura, el L7 de Xucky! Viene en polaridades 1p, 2p, 3p, 4p y cumple con los estándares IEC60898 - 1/GB/T10963.1. El disyuntor L7 Miniature ofrece una sobrecarga y protección corta de circuito. Con CE, CB, certificaciones, es confiable. La corriente nominal varía de 1A a 63A, y el voltaje nominal es 230/240V (1P) y 400/415V (2p - 4p). Tiene una alta capacidad de ruptura de 6/10, inflamando concha, y se puede instalar en cualquier lugar. Con una larga vida útil eléctrica y mecánica, es una excelente opción para varias aplicaciones.

Especificaciones técnicas

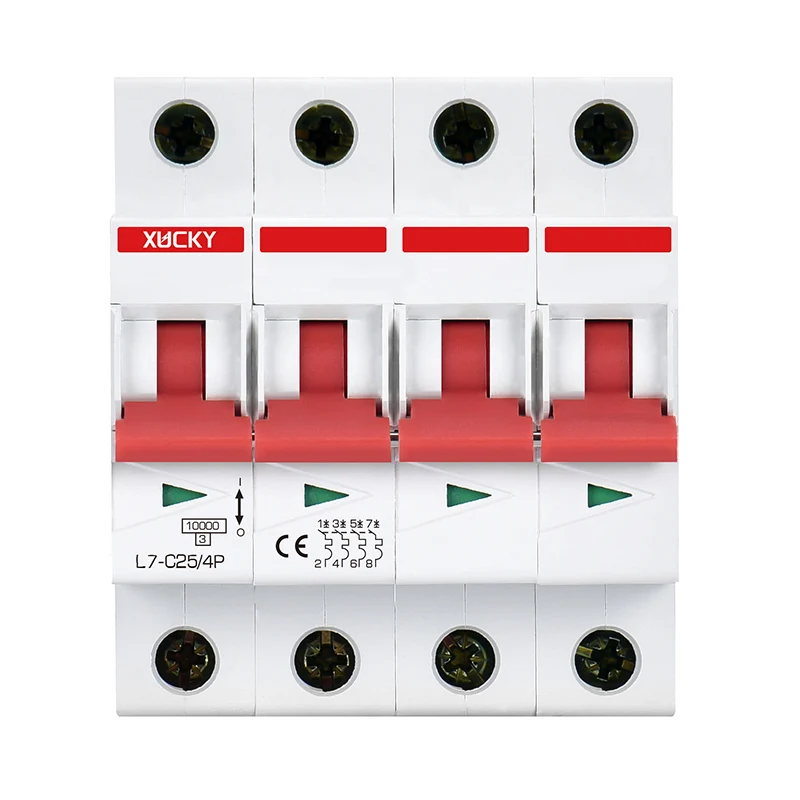

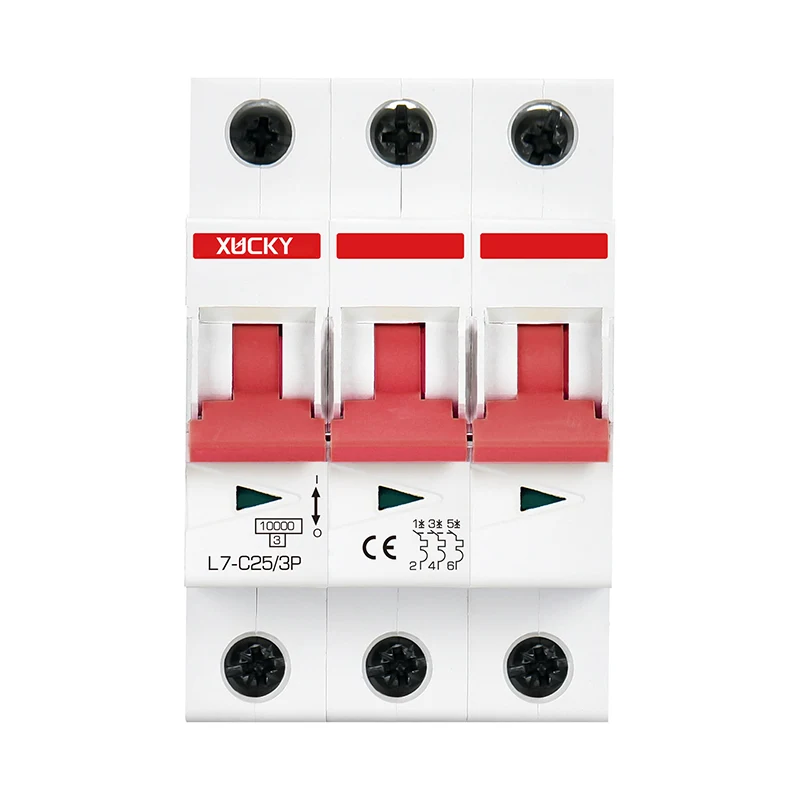

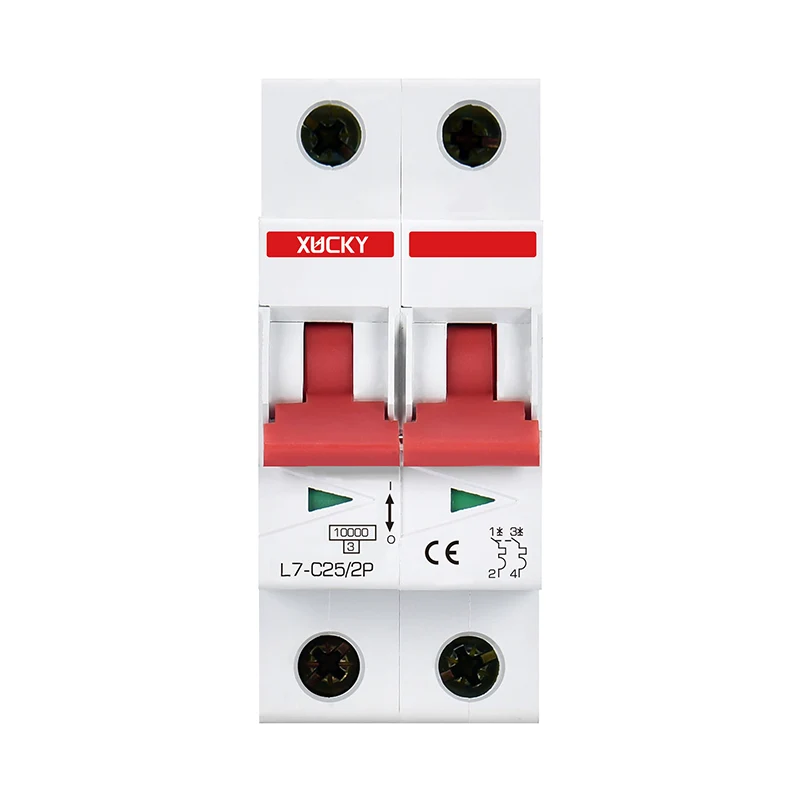

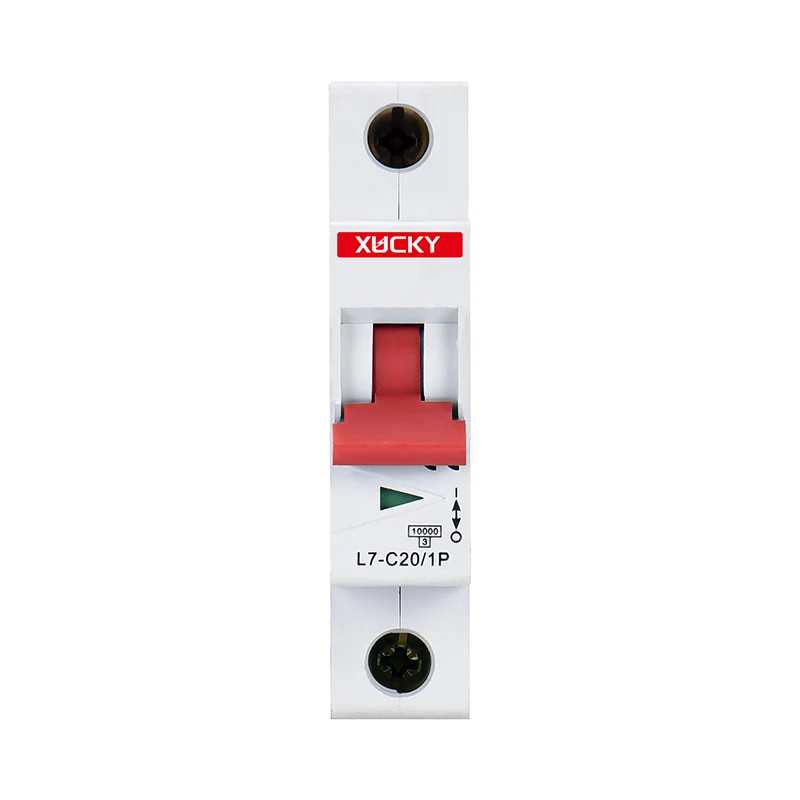

● Polaridad: 1p, 2p, 3p, 4p;

● Cumple con los estándares: IEC60898- 1/GB/T10963.1;

● Función del producto: sobrecarga y protección contra cortocircuitos;

● Certificación: CE, CB, SAA;

● corriente nominal en (a): 1,2,4, 6, 10, 16, 20, 25, 32, 40, 50, 63;

● Voltaje nominal UE: 230/240V (1p), 400/415V (2p ~ 4p);

● Frecuencia nominal (Hz): 50/60;

● Voltaje de aislamiento nominal: 500V;

● Voltaje de soporte de impulso nominal (impacto) Ku: 4;

● Capacidad de ruptura nominal ICN (KA): 6/10ka;

● Nivel de protección: IP20;

● Vida útil eléctrica (tiempos): 10,000;

● vida útil mecánica (tiempos): 30,000;

● Habilidad de ruptura:

● Retardante de la llama: nivel V0;

● Ubicación de instalación: cualquier ubicación;

● Sección transversal de alambre aplicable; Cable sólido (mm): 1-35; Alambre retorcido (mm2): 1-25;

● Torque de cableado máximo (n. M): 3.5;

● Temperatura ambiental (c): -25 a+45, humedad máxima del 95%;

● Temperatura de almacenamiento (c):- 40- +75;

● Nivel de límite de energía: 3;

● Altitud de instalación (medidores): no excepto 2000.

Características

● Cierre rápido: garantizar una operación confiable de las cargas de impacto y extender la vida útil de los interruptores de circuitos;

● Hay una ventana indicadora de apertura y cierre de cierre debajo del mango;

● La información impresa en la superficie del producto es duradera, clara y no es fácil de borrar;

● La emisión de gases ionizados está sujeta a las restricciones más estrictas: distancia de la cuadrícula de 45 mm;

● Este interruptor de circuito en miniatura L7 cumple con el tipo B del estándar IEC 60898-1, las características de las curvas de viaje de tipo C y de tipo D.

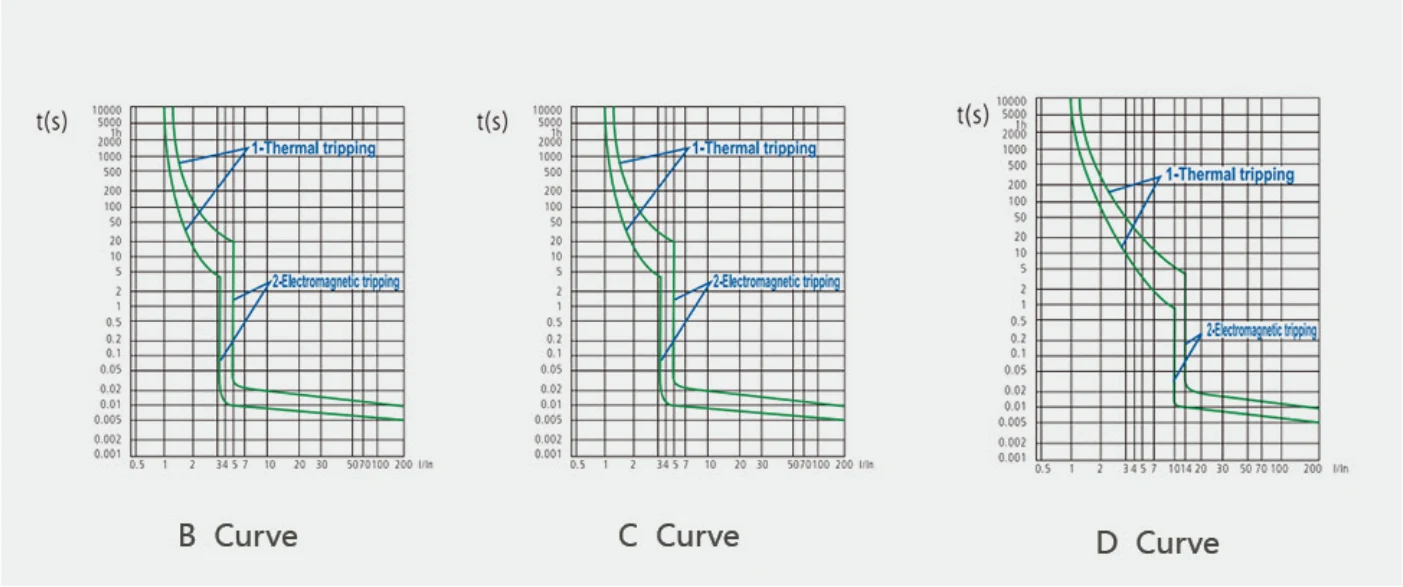

Curvas características de disparo

IEC 60898-1

Liberación magnética

Cuando se produce un cortocircuito de circuito, un imán se logra el disparo instantáneo con un núcleo de hierro. Según el estándar 1EC60898, este disyuntor de miniatura L7 se puede dividir en tres tipos: B, C y D.

Liberación térmica

● Una vez que se produce una sobrecarga en el circuito, la tira bimetálica del interruptor del circuito se doblará debido al calor, lo que hace que los contactos se desconecten y dan como resultado un disparo térmico;

● El estándar IEC define el rango de tiempo de disparo para diferentes corrientes de sobrecarga;

● La temperatura del entorno de prueba de referencia es de 30 ° C.

● Dimensiones de productos e instalación (MM)

El interruptor de circuito en miniatura L7 está montado en un riel de guía con una capacidad de conexión máxima de 25 mm2.
