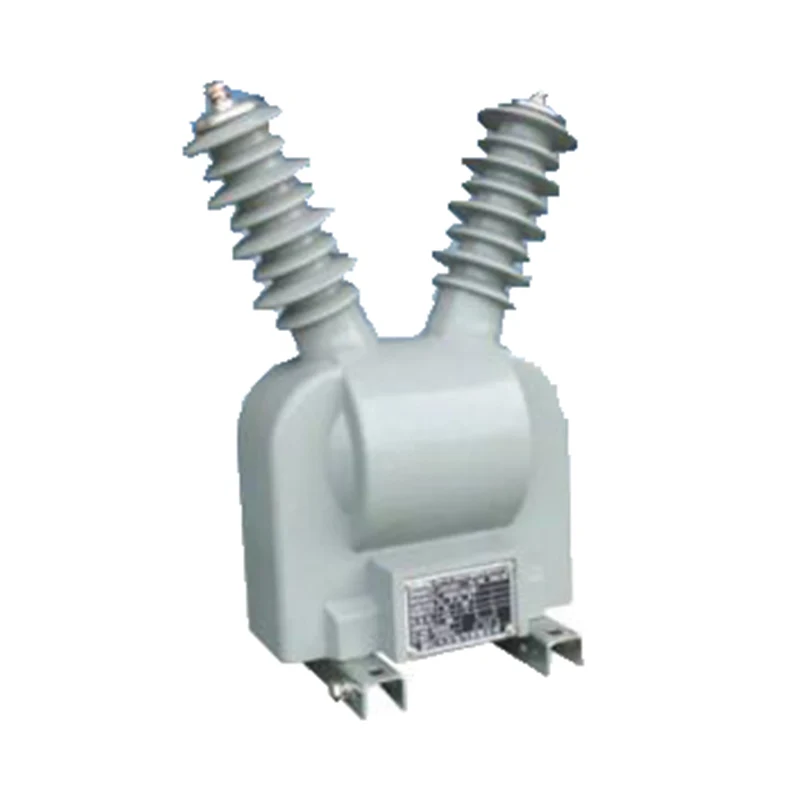

Transformador de voltaje exterior tipo JDZW

Tipo

Relación de tensión nominal

Clase de precisión y salida secundaria nominal (VA)

Salida máx.

Nivel de aislamiento nominal (kV)

Diagrama de cableado

(V)

0.2

0.5

Nivel 1

Nivel 3

6P

(VIRGINIA)

JDZW-3R

3000/100

30

50

100

200

/

1

/

500

3.6/25/40

Figura 1-2

JDZW-6R

6000/100

7.2/32/60

10000/100

10000/220

JDZW-10R

10000/100/100

/

/

/

/

15/1515/20

30/30

/

300/300

42/12/75

10000/100/220

/

/

/

/

0,2/3-25/500

0,5/3-50/500

/

300/500

Figura 3-4
