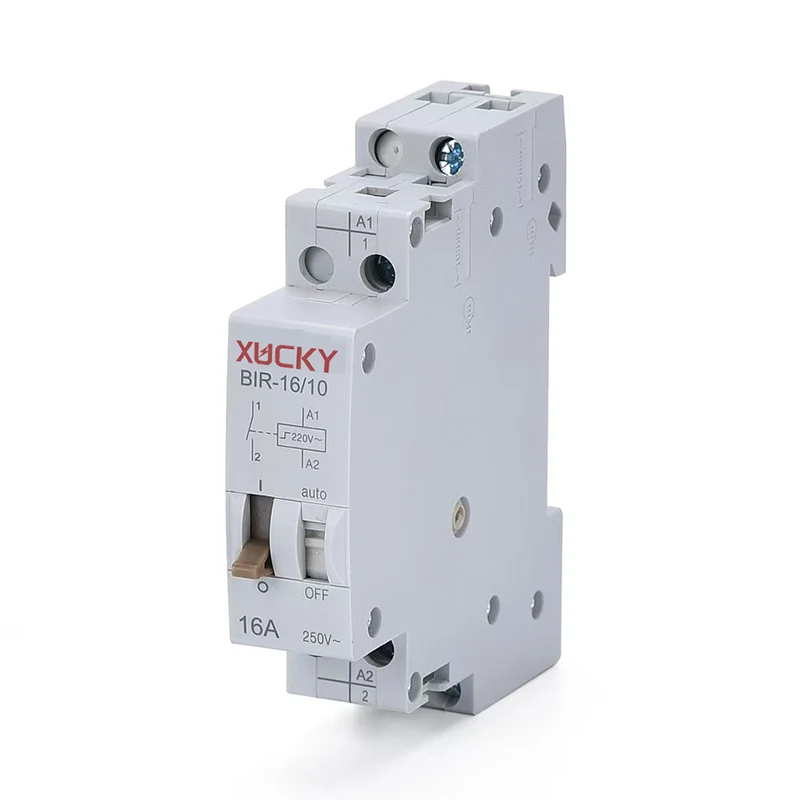

Como la fabricación profesional, a Xucky le gustaría proporcionarle relevos de impulso. Las bobinas de relé de impulso de la serie BIR se desencadenan por impulsos y los contactos están cerrados. El producto tiene dos posiciones mecánicas estables, y los contactos se abrirán temporalmente con el siguiente impulso. Cada impulso recibido revertirá la posición del contacto y puede ser controlada por un número ilimitado de botones. Y tiene las características del consumo de energía cero. El relé de impulso se puede usar para controlar el circuito de iluminación a través del botón. El circuito consiste en lámparas incandescentes, lámparas halógenas, etc.
(carga resistiva); Lámparas fluorescentes, lámparas de descarga, etc. (carga inductiva). Conforme al estándar: IEC/EN 60669-2-1, IEC/EN 60669-2-2
● Calidad confiable
Continuar los relés de la operación del impulso 10000 veces la acción confiable y responder con precisión a los comandos.
● Free Hum
Reduce el ruido de extracción.

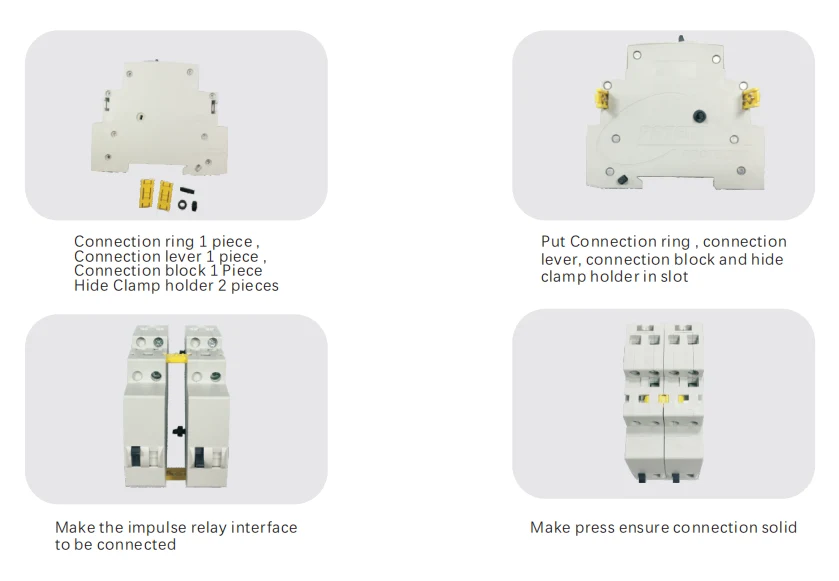

● Esconder el soporte de la abrazadera
La lámpara oculta había patentado hacer un auxiliar que es más flexible y fácil de montar, lo que no solo mejora la estética del producto, sino que también aumenta la resistencia del dispositivo.
● Alambre esmaltado resistente a alta temperatura de Clase H
Proceso de devanado automático para garantizar la apertura y cierre confiables de la bobina.
● Operación fácil

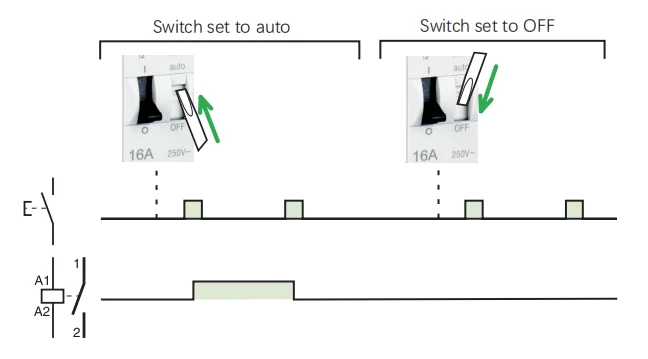

A través del cambio de O-1 al control manual de prioridad directamente. La posición del mango como indicador mecánico.
Los relés de pulso se utilizan para:
La bobina de un impulso de relés se desencadena por un pulso, y sus contactos están cerrados
Hay dos posiciones mecánicas estables, y los contactos se abrirán cuando llegue el siguiente impulso. Cada pulso recibido revertirá la posición de los contactos.
Se puede controlar por un número ilimitado de botones.
"Consumo de energía cero"
|

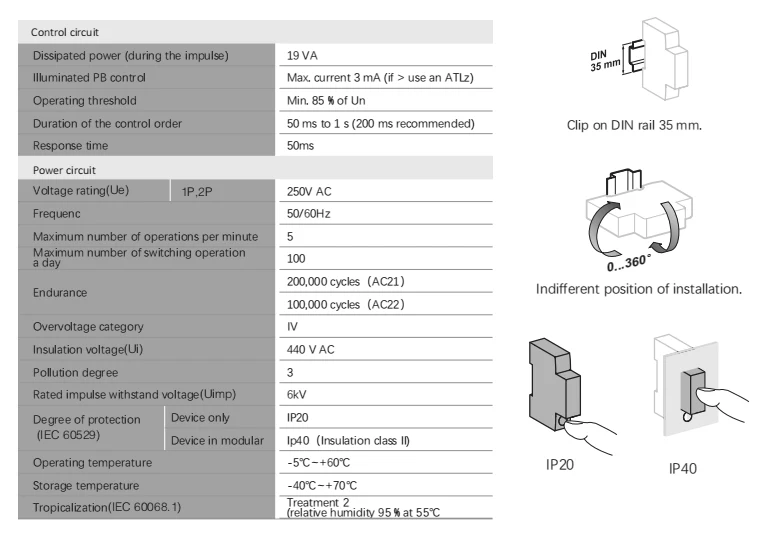

Circuito de control |
||
|
|
BIR-16 Guía Relé de pulso de riel (relé de enganche) |
|
|
Potencia disipada (durante la duración del pulso) |
19 VA |
|
|
Control del botón con luz indicadora |
Corriente máxima 3 mA |
|
|
umbral de trabajo |
Mínimo 85% de la ONU según EN/IEC 60669-2-2 |
|
|
Duración del comando de control |
50 ms ~ 1 s (200 ms recomendado) |
|
|
Tiempo de respuesta |
50 ms |
|
|
El circuito principal |
|
|
|
Voltaje nominal (UE) |
1p, 2p |
24 ... 250 V y |
|
Frecuencia |
50Hz o 60Hz |
|
|
Operaciones máximas por minuto |
5 |
|
|
Tiempos de cambio máximos por día |
||
|
Características adicionales |
|
|
|
Voltaje de aislamiento |
440V AC |
|
|
nivel de contaminación |
3 |
|
|
Voltaje de soporte de impulso nominal (uimp) |
6kv |
|
|
Vida útil (O-C) |
|
|
|
Vida eléctrica |
200,000 veces （AC21） |
|
|
|
100,000 veces （AC22） |
|
|
Categoría de sobretensión |
IV |
|
|
Otros parámetros |
|
|
|
Clase de protección (IEC 60529) |
dispositivo en sí mismo |
IP20 |
|
|
Instalado en la caja de distribución |
Grado de aislamiento IP40: II |
|
Temperatura de funcionamiento |
-20˚C ~+50˚C |
|
|
temperatura de almacenamiento |
-40˚C ~+70˚C |
|
|
Resistencia al calor y la humedad |
Categoría 2 (temperatura 55 ℃, humedad relativa 95%) |
|
