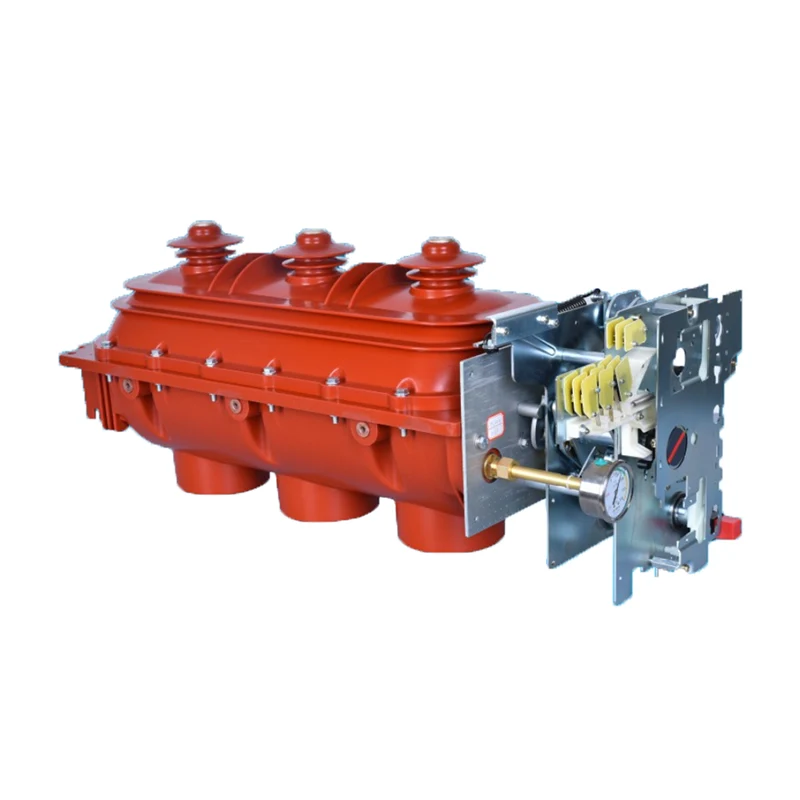

Interruptor de interrupción de carga HV para interiores FN7-24

NO.

Elementos

Unidad

Valor

1

tensión nominal

kV

24

2

frecuencia nominal

Hz

50

3

corriente nominal

A

400, 630, 1250

4

corriente nominal de corte de carga activa

A

400, 630, 1250

5

Corriente de ruptura nominal en bucle cerrado

A

400, 630, 1250

6

5% de corriente de ruptura de carga activa nominal

A

20, 31,5, 62,5

7

corriente nominal de corte de carga del cable

A

10

8

Tensión soportada a frecuencia industrial de 1 min: fase a fase, fase a tierra/fractura

kV

50/60

9

Tensión soportada al impulso del rayo: fase a fase, fase a tierra/fractura de desconexión

kV

125/145

10

Corriente nominal soportada de corta duración (estabilidad térmica)

ka

16, 20, 25

11

duración nominal del cortocircuito

s

1

12

corriente nominal máxima soportada

ka

40, 50, 63

13

corriente nominal de cierre de cortocircuito

ka

40, 50, 63

14

vida mecánica

veces

2000
