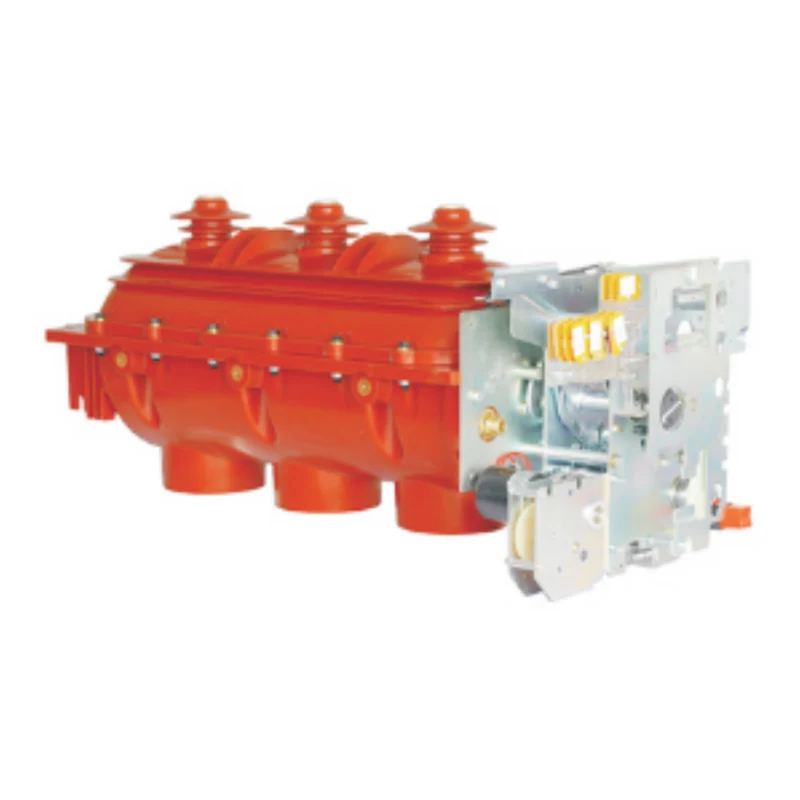

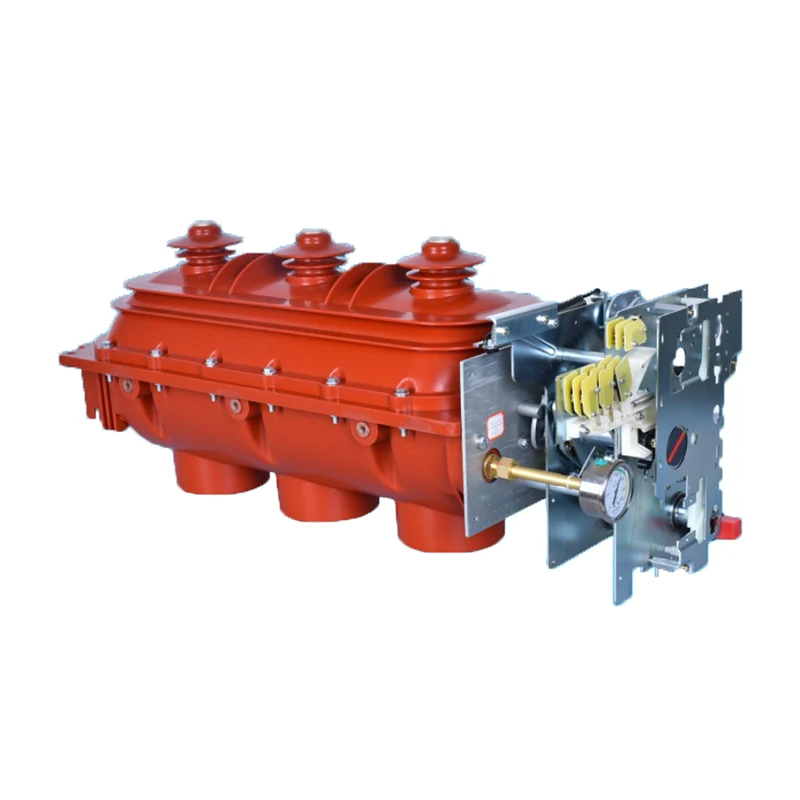

FLN36-12 Interruptor de carga de hexafluoruro de azufre de alto voltaje interior

FLN36-12 El interruptor IOAD de hexafluorida de azufre de alto voltaje interior es una aparterrupción de voltaje medio desarrollado por un fabricante profesional Xucky. Es una tabla de interruptores de voltaje medio multifuncional que integra funciones de conmutación, apertura y conexión a tierra. Adopta una carcasa de resina epoxídica completamente sellada y reforzada llena de gas SF6 de 0.05MPA. ¡Bienvenido a contactarnos!

Enviar Consulta

Descripción del Producto

Solicitud

El interruptor IOAD de azufre de alta calidad de alta calidad de Xucky de alta calidad es un interruptor de voltaje medio desarrollado por nuestra compañía con referencia a la nueva tecnología internacional y de acuerdo con los estándares relevantes del sistema de energía de China, y sus indicadores de rendimiento de la carga de rendimiento cumplen con el estándar Nacional GB/T3804-2017 "3.6KV-40.5KV High-Voltrage CAC-COOT. Unidad principal del anillo.

El interruptor de carga de hexafluoruro de azufre de alto voltaje FLN36-12D/FL (R) N36-12D es una colección de freno, abertura, a tierra como una de las cosas de voltaje medio multifuncional, con el interruptor de voltaje medio, en una parte completamente sellada, con una estructura reforzada de la epoxía de resina llena de la carcasa O.O5mpa SF6 Gas, con las partes del mínimo de la calidad de la calidad. El producto mejora la fiabilidad.

No contiene mantenimiento y puede operar de manera segura durante más de 20 años en condiciones normales.

Uso de condición

Humedad relativa:

Promedio diario <95%

Promedio mensual <90%

Altitud: <5000m

Vibración y choque severos, así como sin fuego, corrosión química, ubicación de peligro de explosión

Hacer cumplir el estándar:

GB/T3804-2017

Interruptor de carga de CA de alto voltaje

3.6kv-40.5kv

Parámetro técnico

Número	Nombre		Unidad	Datos
1	Voltaje nominal		KV	12
2	Frecuencia nominal		Hz	50
3	Calificación actual		A	630
4	Corriente de soporte máximo nominal		el	50
5	4S calificó la actualidad a corto plazo		el	20
6	Corriente de cierre nominal		el	50
7	Corriente de ruptura nominal	Corriente de interrupción de carga activa	A	630
		Corriente de interrupción de circuito cerrado	A	630
		Corriente de carga de cable	A	10
8	Voltaje de resistencia de frecuencia de potencia Interfase de 1 minuto, al suelo/fractura		KV	42/48
9	Resistir el voltaje del impulso de los rayos interfundidos, a tierra/fractura		KV	75/85
10	Presión relativa de gas SF6 (presión de medidor de 20 ° C)		MPA	≤0.04
11	Voltaje de operación nominal (eléctrico)		V	AC220, DC220
12	Voltaje nominal de Shatt Tripper		V	AC220, DC220
13	Velocidad de apertura promedio		EM	3.5 ± 1.5
14	Velocidad de cierre promedio		EM	3.5 ± 1.5
15	Simultaneidad de apertura y cierre trifásico		EM	≤3
16	Resistencia principal del bucle		bebé	≤120
17	La operación manual es más en el momento		Nuevo Méjico	≤160
18	Distancia central entre fases		mm	210 ± 0.5
