Temporizador de interruptor de luz automático

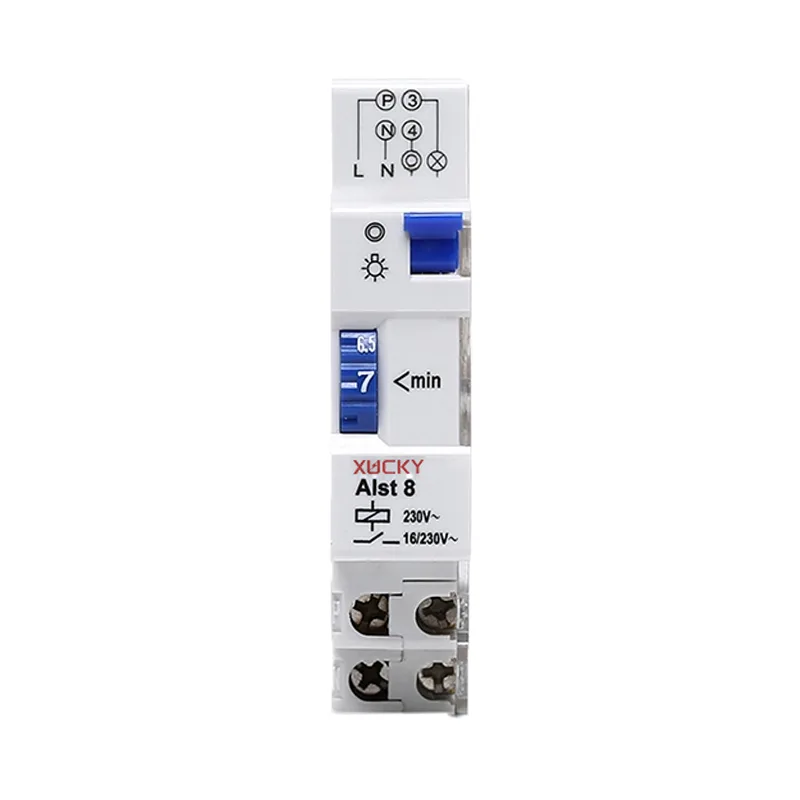

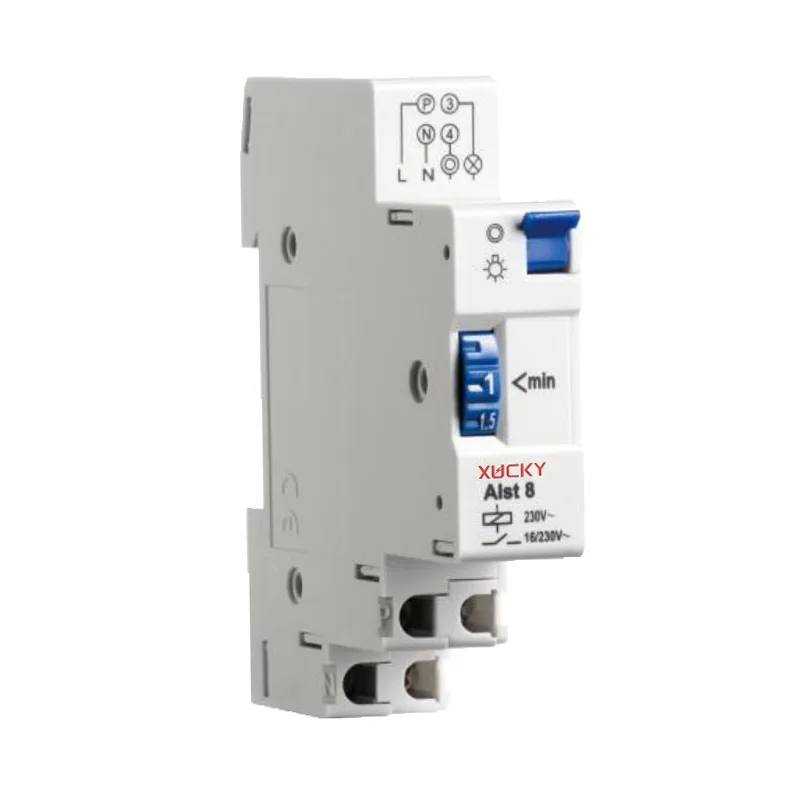

Temporizador de interruptor de luz automático de alta calidad XUCKY, un interruptor horario de escalera ALST8 está disponible en carril DIN. Tiene una duración de 1 minuto a 7 minutos y está equipado con protección electrónica contra sobrecargas.

● Interruptor de palanca para luz permanente ON

● Sin consumo de corriente en circuito cerrado

● Control de interruptor pulsador externo

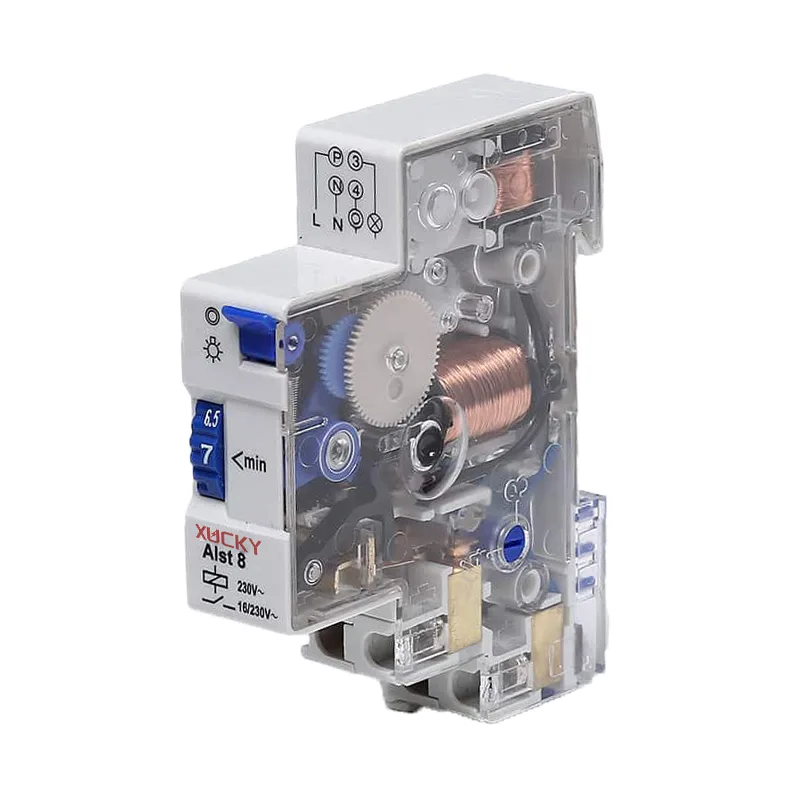

● Fiable gracias al accionamiento del motor síncrono

● Baja sensibilidad a las interferencias

● Mecánica de precisión y, por tanto, periodo de conmutación exacto

● Ajuste de tiempo más sencillo posible y lectura directa del tiempo de retardo en escala absoluta

Descripción

El temporizador de interruptor de luz automático de alta calidad XUCKY se aplica en una caja de interruptores eléctricos para apagar un circuito en particular con un período de cuenta regresiva de 1 minuto a 7 minutos. También puede funcionar como un interruptor de encendido/apagado normal. El interruptor de tiempo de cuenta atrás permite la conexión con muchos interruptores (con o sin interruptor de neón) en diferentes ubicaciones para un control más cómodo.

Selección de productos

Carga máxima recomendada (10.000 operaciones)

Datos técnicos

Presupuesto

Diagramas de cableado

Montaje y conexión

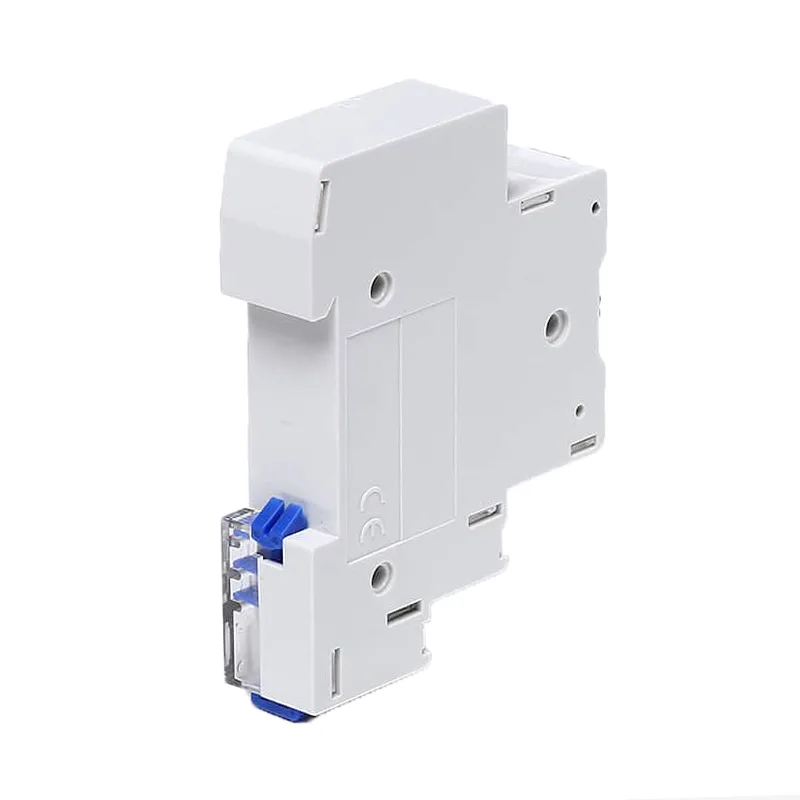

1. Diseñado para una fácil instalación en la caja de interruptores eléctricos, simplemente enganche el temporizador en la barandilla y presione hasta que escuche un "clic". Para quitarlo, tire hacia abajo del pestillo ubicado en la parte inferior del temporizador para liberarlo.

2.El interruptor horario permite la conexión con interruptor (con o sin luz de neón).

a.Conecte los cables como se indica en el Diagrama 1 para interruptor con neón y en el Diagrama 2 para interruptor sin neón.

b. Gire el interruptor a posiciones, alimentación siempre encendida.

c. Para funciones de cuenta regresiva, gire la perilla de tiempo al período de cuenta regresiva deseado (de 1 minuto a 7 minutos).

d. Luego, coloque el interruptor en sus posiciones, la alimentación se apaga. El interruptor horario está en modo de espera para la función de cuenta regresiva.

e.Presione el interruptor de neón para activar la función de cuenta regresiva, se enciende la energía. Se apagará automáticamente según el tiempo preestablecido.

F. La corriente total del neón no debe exceder los 50 mA. Si un neón transporta una corriente de 1 mA, entonces no se deben conectar más de 50 interruptores de neón al interruptor temporizador de cuenta regresiva.

g. Para interruptores sin neón, puede conectar tantos como sea necesario en diferentes ubicaciones para facilitar los controles.

3.Cuando el interruptor horario esté en modo de cuenta regresiva, no habrá interfaz mediante:

Pulsando el interruptor conectado (con o sin interruptor de neón). Girando la perilla de tiempo a un período de cuenta regresiva diferente.
