Como la fabricación profesional, Xucky le gustaría proporcionarle un interruptor de circuito en miniatura de la serie ALF-63 (MCB), se ajusta al estándar IEC60898, MCB tiene la característica de rendimiento confiable, una función protectora precisa, tiempo de liberación corto y alta capacidad de descanso, pequeño volumen, también se usa ampliamente y sobrecarga de contactores, cigarrillos y aparatos eléctricos.
|

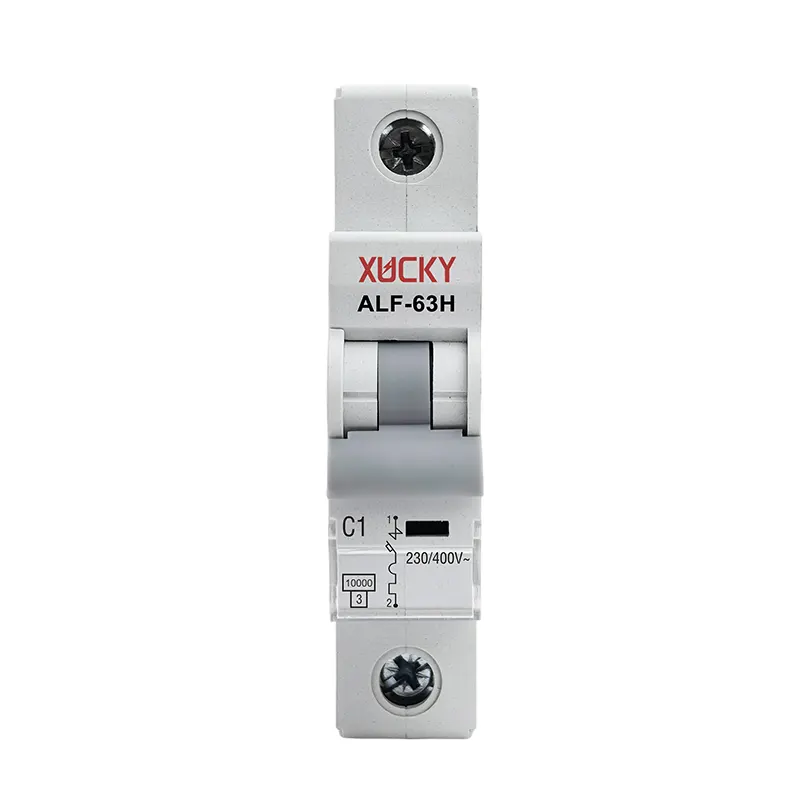

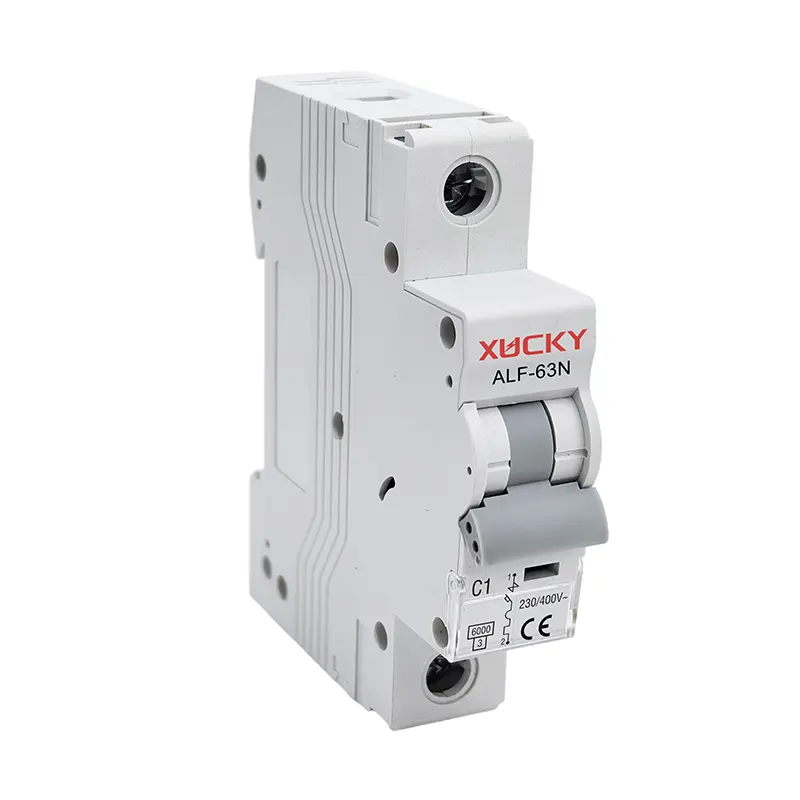

Interruptor de circuito en miniatura de la serie ALF-63 |
|
|
Estándar |
Uno/IEC60898-1 |
|
Capacidad de ruptura (KA) |
6,10 |
|
Protección |
Contra sobrecarga y cortocircuito |
|
Corriente nominal (a) en |
1,2,3,4,6,10,13,16,20,25,32,40,50,63 |
|
Voltaje nominal (v) |
1PAC 230/400,240/415 |
|
1p+n, 2p, 3p, 3p+n, 4pac400/415 |
|
|
Voltaje de soporte de impulso nominal (KV) |
4 |
|
UI (V) de voltaje de aislamiento nominal (v) |
500 |
|
Cass limitante de energía |
3 |
|
Temperatura ambiente (℃) |
-25 ~+40, máx. 95%de humedad |
|

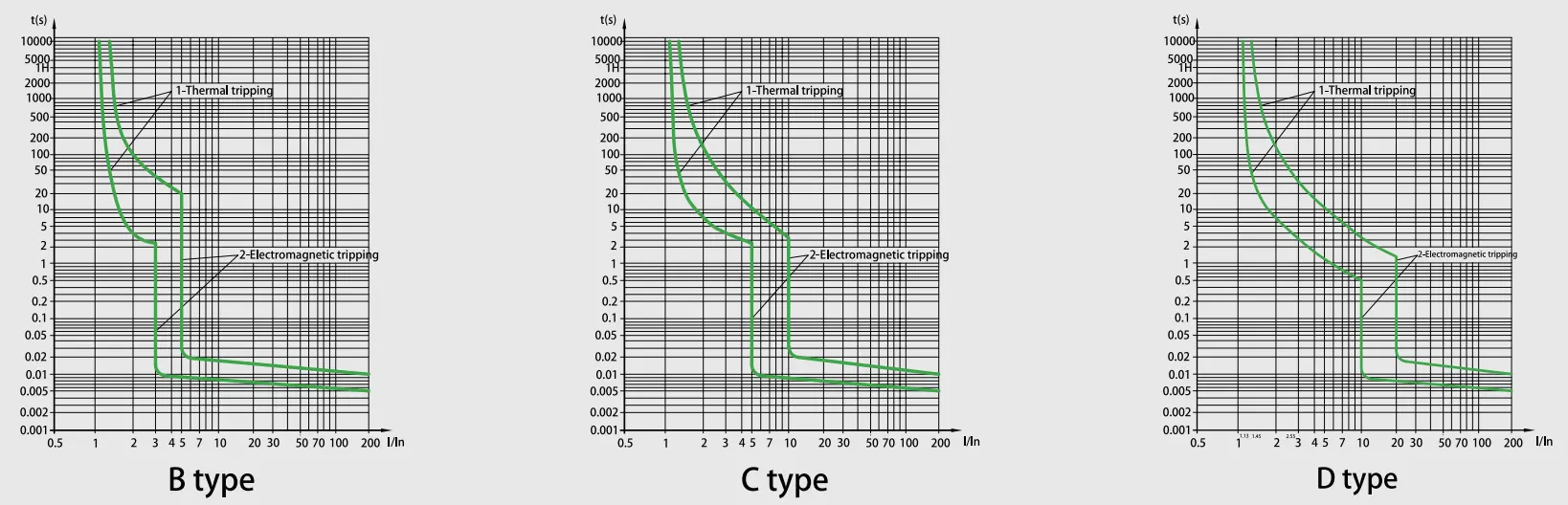

Límite de operación térmica |
1.13xln No se dispara dentro de una hora |
|
1.45xin disparar en una hora |
|
|
Operación magnética |
B: (3-5) Por favor, C: (5-10) Por favor, D: (10-20) Por favor |
|
Número de polos |
1p, 1p+n, 2p, 3p, 3p+n y 4p |
|
Tipo de viaje |
Liberación térmica/magnética |
|
Capacidad terminal |
Clasificaciones flexibles de 16 mm² o rígidas de hasta 25A |
|
25 mm²Flexible o 35 mm²rígido de 32a a 63A calificaciones |
|
|
Título de protección |
IP20 |
|
Instalación |
Montaje en riel DIN de 35 mm |
|

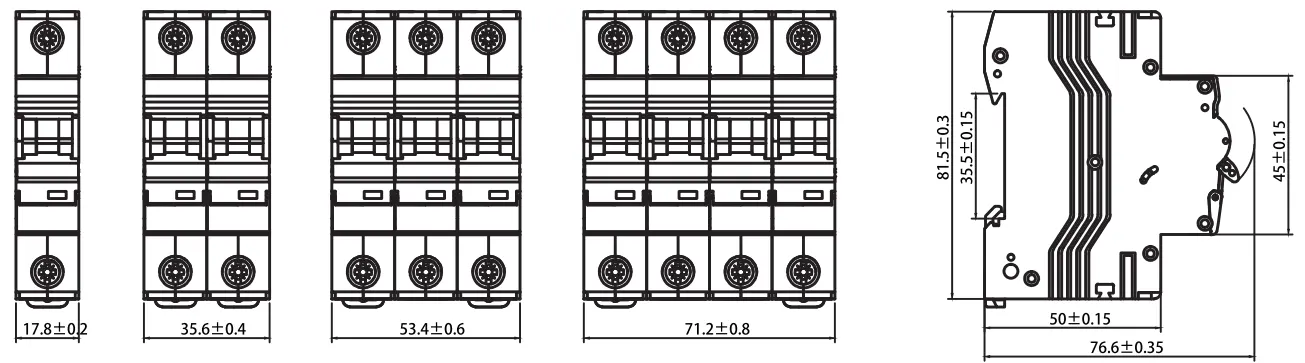

Ancho |
17.8 mm por polo |
|
NO. |
Corriente nominal de liberación (a) |
Estado inicial |
Corriente de prueba |
Tiempo especificado |
Resultado que se obtendrá |
Observaciones |
|
1 |
1-63 |
estado frío |
1.13in |
T≤1H |
Sin trip |
|
|
2 |
1-63 |
Tras la prueba anterior |
1.45ln |
T <1H |
viaje |
Establecer la corriente hasta el valor especificado de manera constante en 5s |
|
3 |
En ≤32 |
estado frío |
2.55 pulgadas |
1S |
viaje |
|
|
En> 32 |
||||||
|
4 |
1-63 |
estado frío |
3 pulgadas |
T≤0.1s |
Sin trip |
Tipo B |
|
5 pulgadas |
t <0.1s |
viaje |
Tipo B |
|||
|
5in 10ln |
T≤0.1s |
Sin trip |
Tipo C |
|||
|
10 pulgadas |
t <0.1s |
viaje |
Tipo C |
|||
|
20ln |
T≤0.1s |
Sin trip |
D de tipo D |
|||
|
|
t <0.1s |
viaje |
D de tipo D |
|
Categoría |
Ciclos de operación |
Frecuencia de operación |
Corriente nominal |
|
Resistencia eléctrica |
4000 |
240/h |
1-32 |
|
|
|
120/h |
40-63 |
|
Resistencia mecánica |
10000 |
240/h |
1-63 |
1. Capacidad de ruptura de cortocircuito ultra alto
La tecnología avanzada de control de ARC logra una mayor capacidad de interrupción en comparación con los estándares de la industria, asegurando que el interruptor de circuito miniatura de la serie ALF-63 (MCB) proporcione una protección confiable para los sistemas eléctricos de grado industrial en condiciones de falla extrema.
2. Interfaz de conexión de modo dual
El diseño de terminal híbrido integrado admite acoplamiento rígido de la barra colectiva y sujeción de cable flexible. El interruptor de circuito miniatura de la serie ALF-63 (MCB) puede adaptarse a varios escenarios de instalación sin ninguna herramienta, al tiempo que reduce el tiempo de cableado en un 40%.
3. Mecanismo de almacenamiento de energía para la longevidad
El interruptor de circuito miniatura de la serie ALF-63 (MCB) tiene un sistema operativo asistido por resorte con 10,000 ciclos mecánicos de resistencia, con tecnología de compensación de desgaste
4. Recinto compuesto avanzado
con la fama-retarcante, resistente al calor, resistente al calor e impulso, propiedades integradas de cámaras de arco para eventos de falla contenidos.
5. Topología dinámica limitante de corriente
La supresión de energía inteligente de alquiler reduce las corrientes de fallas máximas en un 65-80%, lo que permite la optimización de la especificación del dispositivo posterior con el 30% de potencial de reducción de costos del sistema general.
