Interruptor de transferencia automática Q3 ATS

Enviar Consulta

Descripción del Producto

Ámbito de aplicación

El interruptor de transferencia automática ATS Q3 de alta calidad de XUCKY (en adelante, ATS) es adecuado para sistemas de suministro de energía con CA 50 Hz, voltaje nominal de 400 V y corriente nominal de 63 A e inferior. Ofrecemos dos tipos de interruptores de alimentación, lo que le permite elegir entre dos fuentes de alimentación según sus necesidades. Este ATS no solo cuenta con protección contra sobrecarga, cortocircuito y subtensión, sino también funciones de señal de incendio, doble interrupción y cierre de salida. Es particularmente adecuado para líneas de iluminación en edificios de oficinas, centros comerciales, bancos, edificios de gran altura y otros lugares que requieren protección contra incendios.

Aplicaciones

Como fabricante profesional, XUCKY desea ofrecerle el interruptor de transferencia automática ATS Q3 de alta calidad, que es adecuado para industrias que requieren energía a prueba de fallas. El Q3 se usa ampliamente en:

● Centros de datos y servidores para redundancia de racks de servidores.

● Equipo médico (por ejemplo, máquinas de resonancia magnética) para evitar la pérdida de datos.

● Sistemas de automatización industrial en plantas de fabricación.

● Sistemas de telecomunicaciones y emergencias, asegurando conectividad 24 horas al día, 7 días a la semana.

Parámetro técnico

Parámetros básicos del ATS con interruptor de transferencia automática Q3, consulte la Tabla 1

Parámetros de rendimiento del producto
Cumplir con los estándares		GB/T 14048.11
clase ATS		clase CB
Usar categorías		AC-33iB
Tensión nominal de funcionamiento Ue		CA230V-400V
Frecuencia de funcionamiento nominal		50Hz/60Hz
Corriente nominal de funcionamiento, es decir		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A 63A
Tensión de control de conmutación		CA 230 V.
Tensión nominal de aislamiento Ui		CA690V
Tiempo de operación de conversión		≤3s(No ajustable, se ha ajustado de fábrica)
Vida	vida electrica	1500 veces
	Vida mecánica	6000 veces
Capacidad nominal de cierre de corta duración Icm		7,5kA
Capacidad nominal de corte de corta duración Icn		5kA

Parámetros básicos del tipo de terminal y tipo inteligente del ATS del interruptor de transferencia automática Q3 en la Tabla 2

Modelo de producto	tipo común	tipo inteligente
Método de instalación	tipo integral	tipo integral
Método de operación	Automático y manual	Manual automático y doble ruptura
Función de monitoreo	Detección de fallo de fase	Fuente de alimentación común subtensión trifásica, falta fase y fase detección de fallas
Método de conversión	cambio automático y recuperación automática	cambio automático y recuperación automática
Control de varillaje contra incendios	No	Entrada DC12-24V doble ruptura (Función automática de corte de fuego)
Función de visualización	luz LED	luz LED

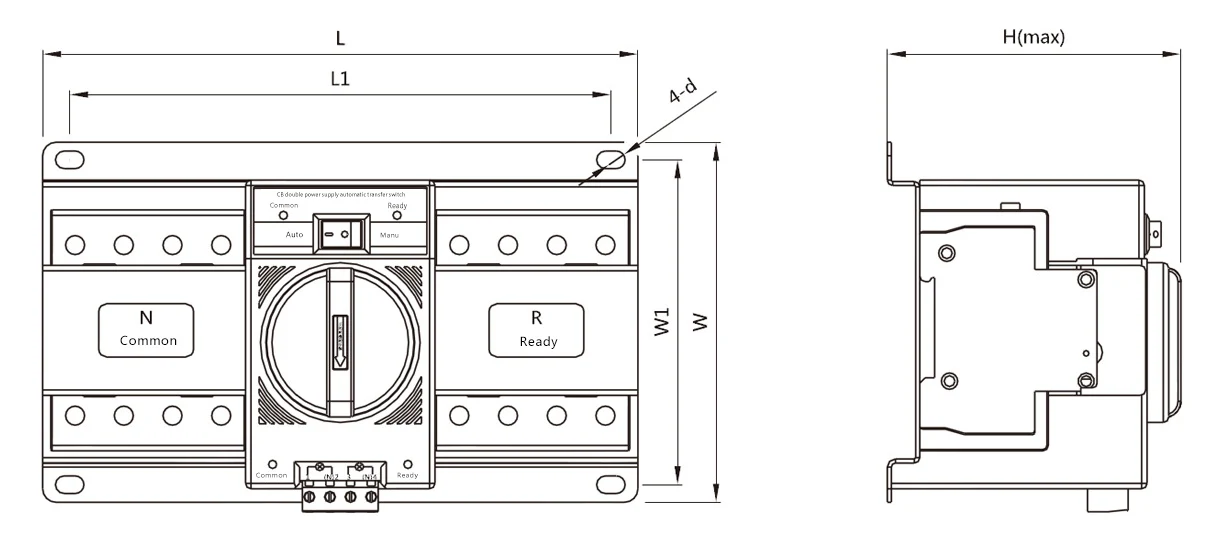

Dimensiones de contorno y montaje.

Tamaño Modelo y especificación	Dimensiones del contorno			Dimensiones de instalación
	L	W	H	L1	W1	Φd
interruptor de cuatro polos	220	132	120	200	120	5
interruptor tripolar	180			165
