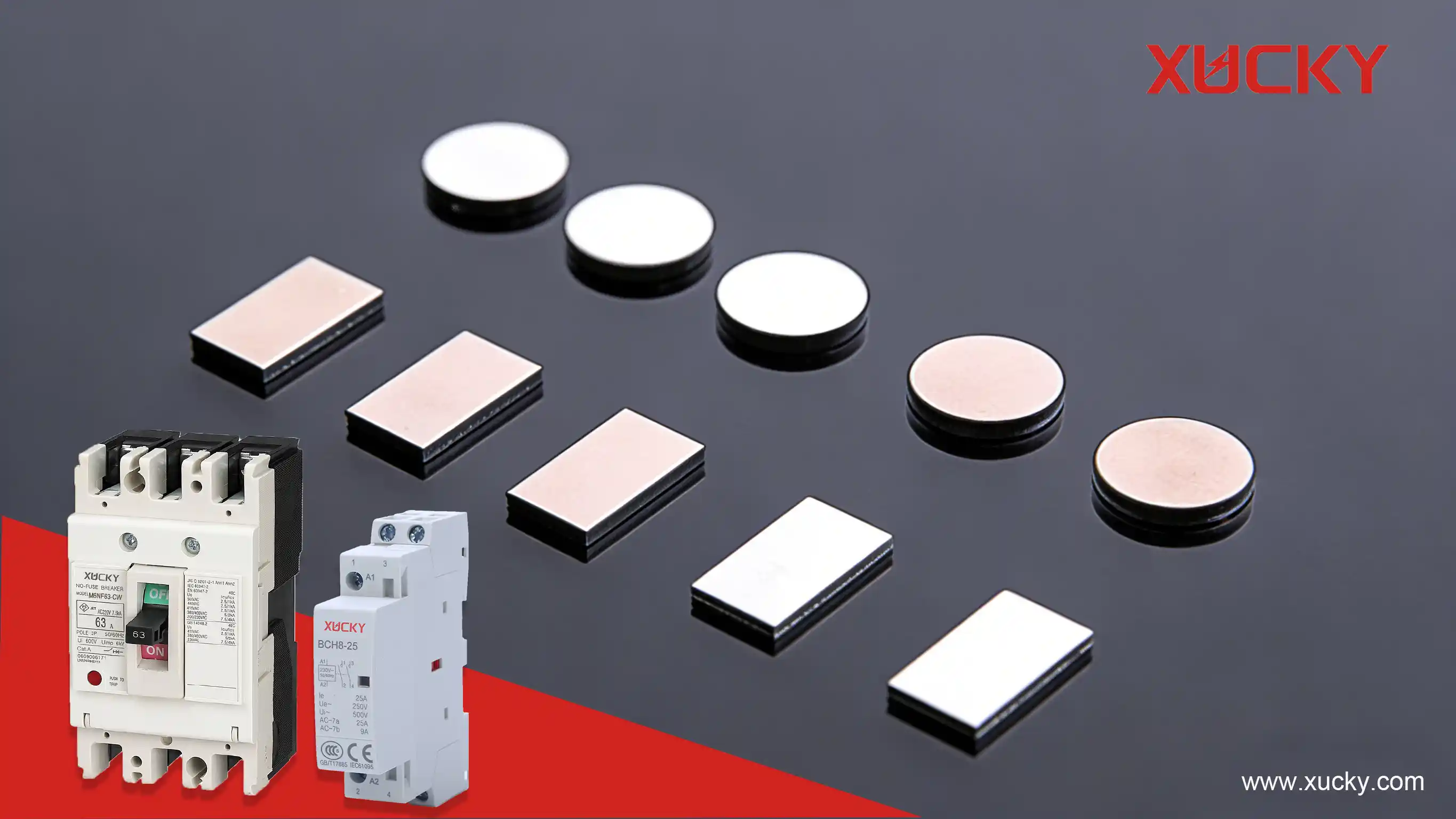

Como componentes críticos endisyuntores, los contactos compuestos a base de plata desempeñan un papel fundamental en el transporte de corriente, la interrupción del arco y el rendimiento antisoldadura. Este análisis describe cinco sistemas de contactos de plata convencionales, sus composiciones y características funcionales: conocimientos esenciales para los fabricantes de equipos eléctricos y los profesionales de la industria.
• Plata (Ag): Proporciona una excelente conductividad eléctrica y térmica, pero presenta un rendimiento antisoldadura deficiente.
• Fases de refuerzo (Ni, SnO₂, W, WC, C): Mejora la resistencia al arco, la resistencia al desgaste y las propiedades antisoldadura, con un rendimiento correlacionado positivamente con el contenido (compensación: un contenido más alto reduce la conductividad).
AgNi
º Ventajas: Resistencia de contacto y resistencia al desgaste equilibradas; Versátil para aplicaciones generales.
º Casos de uso típicos: disyuntores de voltaje bajo a medio que requieren un rendimiento estable.
AgSnO₂
º Ventajas: Excelente extinción del arco y equilibrio antisoldadura; Los óxidos modificados mejoran la estabilidad.
º Característica clave: alternativa ecológica a los contactos tradicionales a base de cadmio.
AgW
º Ventajas: Resistencia superior al arco y a la erosión en condiciones de interrupción de alta energía.
º Limitación: Una mayor densidad aumenta el peso del contacto.
AgWC
º Ventajas: Combina una fuerte resistencia al arco con una extrema resistencia al desgaste; alta dureza.
º Limitación: La naturaleza frágil requiere un manejo cuidadoso durante la fabricación.
AgC
º Ventajas: Excelentes propiedades antiadherentes; El bajo contenido de carbono (3-5%) controla la resistencia de contacto.
º Aplicación: Ideal para escenarios de conmutación de baja corriente.
• Clasificación actual: las aplicaciones de mayor energía dan prioridad a AgW/AgWC; las cargas medias favorecen AgNi/AgSnO₂.
• Impacto medioambiental: se prefiere AgSnO₂ para cumplir con los requisitos de RoHS.
• Rentabilidad: AgNi ofrece un equilibrio óptimo para disyuntores de uso general.
Basado en comparaciones y estudios de casos, aquí hay un marco de decisión paso a paso para los fabricantes de interruptores automáticos:
Definir clasificaciones de voltaje y corriente:
1.Bajo voltaje (≤1kV), baja corriente (≤63A): AgNi (MCB residenciales) o AgC (protectores de electrodomésticos).
2.Medio voltaje (1-36kV), media corriente (63-630A): AgSnO₂ (MCCB industriales).
3.Alto voltaje (≥72,5 kV), alta corriente (≥630 A): AgW (disyuntores de servicios públicos) o AgWC (ACB de servicio pesado).
Priorice las necesidades clave de desempeño:
1.Proyectos sensibles a los costes: AgNi (mejor valor).
2.Requisitos RoHS/ecológicos: AgSnO₂ (reemplace AgCdO).
3.Arco/abrasión extrema: AgW/AgWC (aplicaciones de alta energía).
Considere las restricciones de fabricación:
1. Los materiales frágiles (AgW/AgWC) requieren un estampado y ensamblaje de precisión para evitar grietas.
2. Los materiales dúctiles (AgNi/AgSnO₂/AgC) son más fáciles de procesar para formas de contacto complejas.
Los contactos compuestos a base de plata no son un componente "único para todos": su rendimiento afecta directamente la seguridad, confiabilidad y comercialización de los disyuntores. Al aprovechar las comparaciones de sistemas y los estudios de casos reales anteriores, puede seleccionar el material de contacto óptimo para su línea de productos específica, ya sean MCB residenciales, MCCB industriales o disyuntores de alto voltaje para servicios públicos.
Para soluciones de contacto personalizadas o soporte técnico, no dude en conectarse con nuestro equipo. Nos especializamos en contactos compuestos a base de plata para disyuntores, con un historial de suministro a más de 200 fabricantes en todo el mundo.
