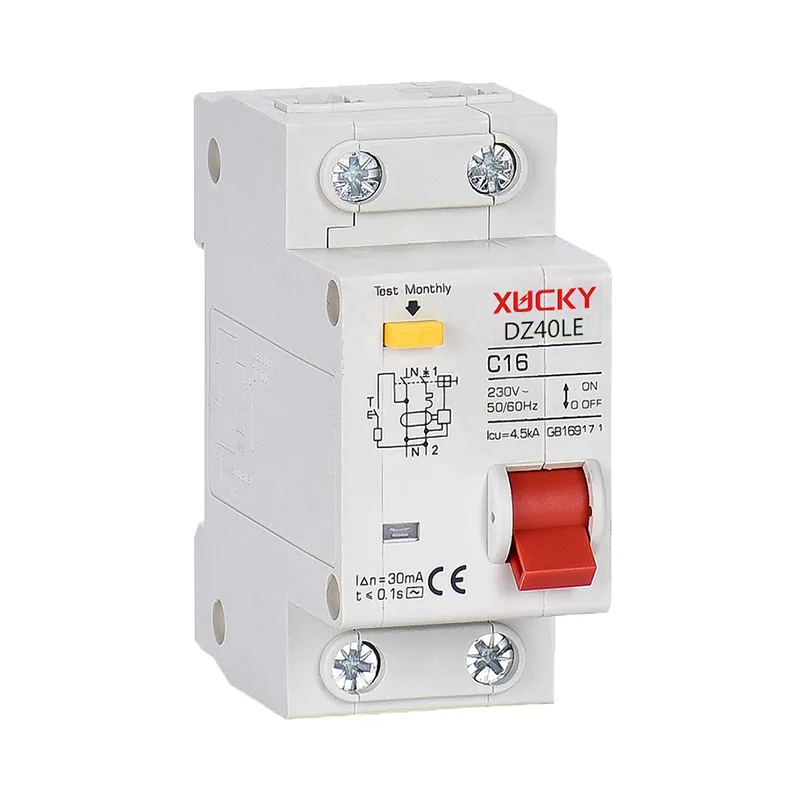

Dz40le rcbo

Alcance de la aplicación

El interruptor de circuito de corriente residual DZ40LE mejorado por Xucky, la placa de circuito interno adopta un circuito integrado, ¡el rendimiento es más superior y confiable! DZ40LE RCBO (DPN VIGI) (línea de fase + línea neutral + fugas + sobre voltaje) es adecuado para el circuito residencial monofásico de 50Hz / 60Hz, voltaje nominal de 230V, corriente nominal de 63A, para proteger la fuga y proteger la sobrecarga y el cortocircuito del circuito eléctrico civil.

El DZ40LE RCBO también puede encender o desactivar con poca frecuencia los equipos eléctricos y las líneas de iluminación en circunstancias normales, especialmente para el sistema de distribución de iluminación industrial y comercial. El interruptor de fuga de tierra MCB tiene un tamaño pequeño, alta capacidad de ruptura; La línea nula y la línea en vivo se cortan al mismo tiempo, y en el caso de la línea viva invertida, el interruptor de circuito de fuga eléctrico aún puede proteger contra la fuga. El filtro en la protección contra el voltaje de fugas electrónicas puede evitar el disparo de incumplimiento causado por el voltaje instantáneo (iluminación, interferencia de línea de otros equipos) y corriente instantánea (como la línea de carga capacitiva). El disyuntor de fuga eléctrica cumple con los estándares de GB16917.1 y otros.

Condiciones de funcionamiento normales y condiciones de instalación

■ Temperatura del aire ambiente: -5 ℃ ~ +40 ℃, y la temperatura promedio diaria no excede +35 ℃.

■ La altitud no supera los 2000 m.

■ La humedad relativa atmosférica a la temperatura del aire ambiente de + 40 ℃ no es más del 50%, en la baja temperatura puede tener mayor humedad relativa. Por ejemplo, + 20 ℃ para 90%. Considere los cambios de temperatura en el producto en la superficie del gel y tome las medidas apropiadas.

■ El nivel de contaminación es 2.

■ El entorno electromagnético es el entorno B.

■ El campo magnético externo en las proximidades del sitio de instalación del interruptor de circuito no excede las 5 veces del campo geomagnético en ninguna dirección.

■ Se instala en la caja de distribución, gabinete de distribución de energía o caja con riel estándar (TH35-7.5).

■ La instalación es la instalación vertical en general, la inclinación del plano de instalación y el plano vertical no es más de ± 5 °, el manejo significa encendido.

■ Sitio de instalación sin impacto y vibración significativos, y medios peligrosos (explosivos) e invasión de la lluvia y la nieve.

■ Categorías de instalación: ⅱ, ⅲ nivel.

Parámetros técnicos

Parámetros técnicos principales

Corriente operativa residual nominal: 30 mA; Corriente no operadora residual nominal: 15 mA; Capacidad de fabricación y ruptura residual nominal: 2000a; Tiempo de acción de fuga: ≤ 0.1s; Voltaje de impulso de soporte: uimp = 4kv; Características de la acción de retraso: (ver la tabla)

Característica de acción instantánea

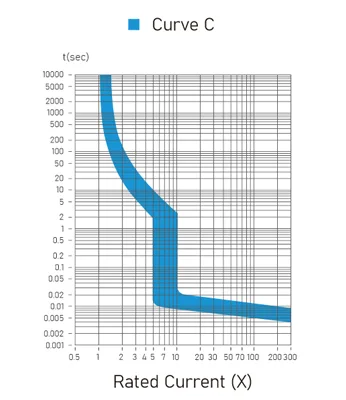

Curva característica de disparo - Tipo C

Estructura y principio de funcionamiento

El interruptor de circuito de corriente residual DZ40LE es el disyuntor de fuga electrónica de acción de acción de corriente. Es un disyuntor integrador de protección de fuga en miniatura diseñado para circuitos monofásicos, tiene una gran capacidad y un pequeño tamaño, para ahorrar recursos y espacio para la instalación del usuario.

El disyuntor de fuga eléctrica se compone principalmente de contacto, estuche, mecanismo de operación, sistema electromagnético, dispositivo de disparo, dispositivo de extinción de arco, transformador de secuencia cero, circuito de control de discriminación electrónico e indicación de disparo y otras partes. El interruptor de fuga de tierra tiene funciones de protección de sobrecarga, cortocircuito y fuga.

El principio de funcionamiento del interruptor de fuga de la tierra

Protección de sobrecarga: cuando se produce la sobrecarga, el bimetal promueve el bloqueo para hacer que el interruptor del circuito se dispare para proteger el circuito;

Protección de cortocircuito: cuando se produce la falla de cortocircuito, las bobinas electromagnéticas crean un campo magnético fuerte, el núcleo promueve el bloqueo rápidamente, para hacer que el interruptor del circuito (corte la fuente de alimentación dentro de 0.1s) y la protección de la acción;

Protección de fuga: cuando se produce una falla de fuga en el circuito de protección, la suma del vector de corriente del transformador de corriente de secuencia cero no es igual a cero, la salida secundaria del transformador genera voltaje, para hacer que la ruptura del SCR, el sistema de disparo electromagnético, para hacer que el viaje con el interruptor de circuito promocional de la barra se dispare y corte el suministro de alimentación dentro de 0.1s, que juega una protección contra fugas.

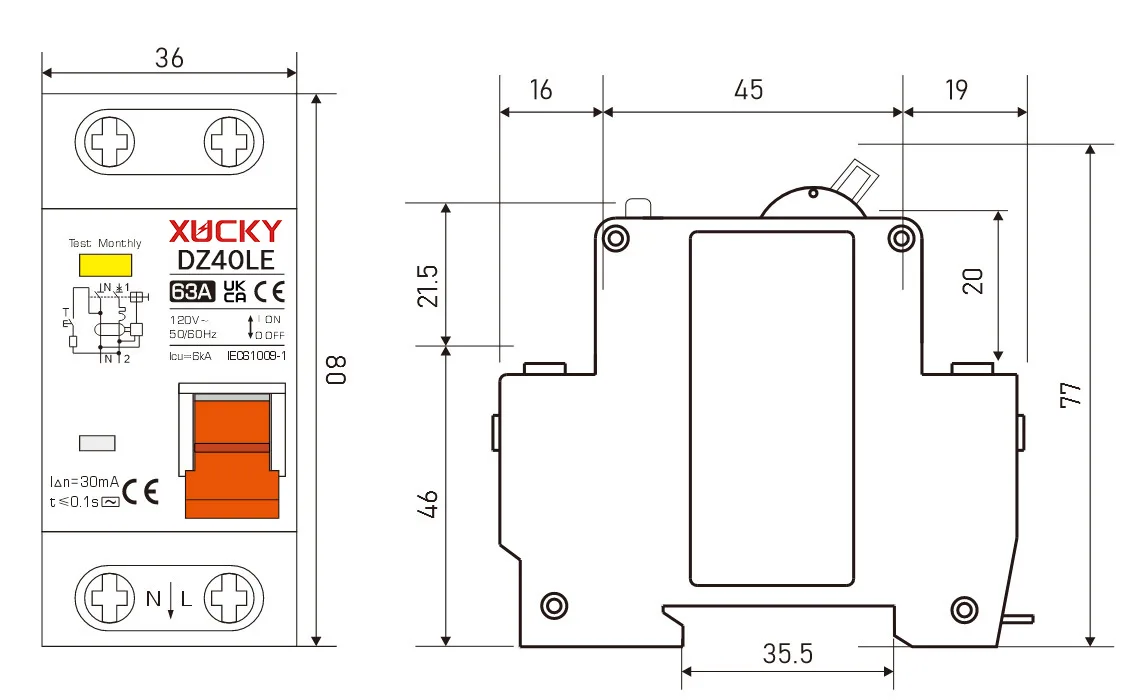

Dimensiones de esquema e instalación
